Paso 2: Conectar sensores analógicos para Arduino Mega 2560
Para este proyecto se utiliza una fotorresistencia para una señal analógica. Adafruit Electret micrófono amplificador con ganancia ajustable módulo se utiliza para la segunda señal analógica.

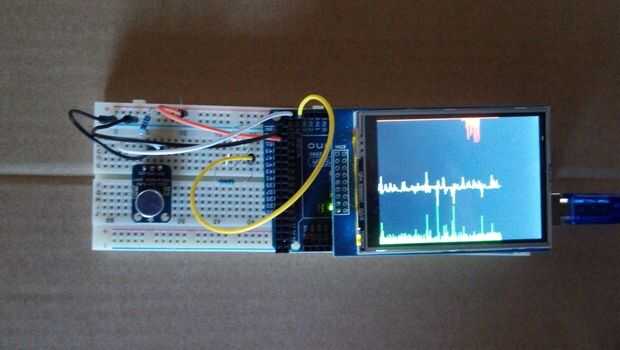

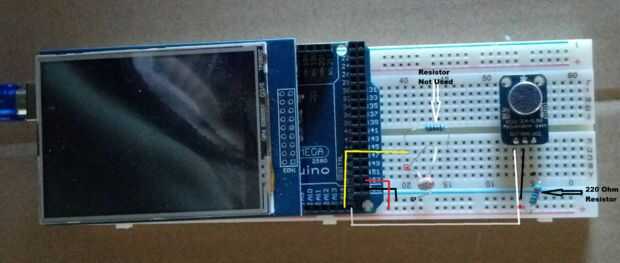

Puede ver la imagen de arriba para ver cómo se hacen las conexiones entre el Mega y los sensores. Nota: hay una resistencia extra sobre la resistencia de la foto que no esté en uso.
La ONU R3 2.8 pantalla táctil de TFT había cubierto la mayor parte de los puertos de la Arduino UNO usé un Mega para este proyecto. El módulo de micrófono requiere 3v-5v y recomienda usar 3v menos ruidosa del canal en el Arduino. Sin embargo, la pantalla táctil cubre puertos 3v y 5v. Así, en su lugar salida digital 53 como fuente de energía y una resistencia de 220 ohm entre la fuente de alimentación y el módulo de micrófono. Usé una resistencia de 220 ohm porque me acaba de pasar a tener uno en mi protoboard. Un potenciómetro o una resistencia mayor de ohm podría funcionar mejor. Sin embargo, si utiliza diferentes tensiones o una resistencia diferente, puede que necesite ajustar el código para que el gráfico muestre correctamente. Cambiar la intensidad de la señal será necesario masajear los datos de lo contrario los picos de la gráfica no aparecen en absoluto (demasiado baja) o toda la pantalla se llenará con el gráfico (demasiado alto).
El módulo de micrófono tiene 3 cables: señal, GND y VCC. La tierra está conectado con el puerto extra de GND de Arduino (junto a pin 53 en mi Mega). La señal está conectada al pin analógico 15 en la Mega.
La fotorresistencia tiene un extremo conectado a tierra y el otro al pin analógico 14 en la Mega.
Nota: En retrospectiva, usando pin 53 para la energía no es necesario. La Duino Mega tiene una salida de 5v enfrente de la tierra. Soy tan nuevo en Arduino que yo no sabía esto en el momento que escribí el instructable!
