Arduino Animatronic ojos (3 / 8 paso)

Paso 3: Montaje servos/cuernos.

Cortar su base para recibir los servos. No tengo mucho en el camino de las herramientas de corte de plexiglás así que utiliza un taladro en las cuatro esquinas y luego utiliza una broca de corte de dremel para cortar los rectángulos. No desea que el plexi para fundir así que Tómese su tiempo y se mueven muy rápidamente.

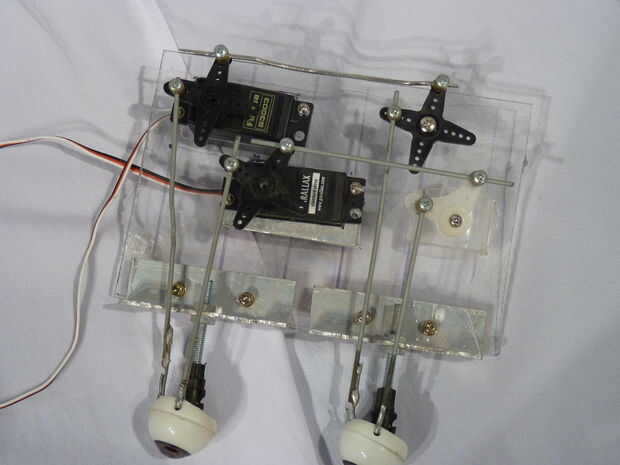

Montaje de los servos, servo #2 debe calzar de manera superior. Esto es por dos razones 1) para mantener el cuerno del servo con la parte superior del globo ocular y 2) para evitar interferir con las barras de control # 1 de servo.

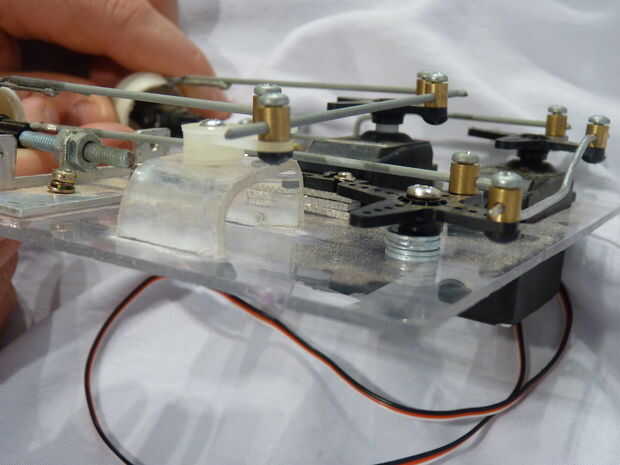

A continuación tienes que colocar los cuernos secundarios para actuar como maniquíes para mover el segundo ojo. La colocación es fundamental para que no te de un "ojo vago". Les montara utilizando cuñas o arandelas para elevar el cuerno al nivel del servo. (ver foto) También la lavadora que está tocando el cuerno es una arandela de nylon(plastic) para facilitar la fricción.
