Arduino Aquaponics: Actualización de EnvDAQ con el pH y oxígeno disuelto (1 / 2 paso)

Paso 1: cableado

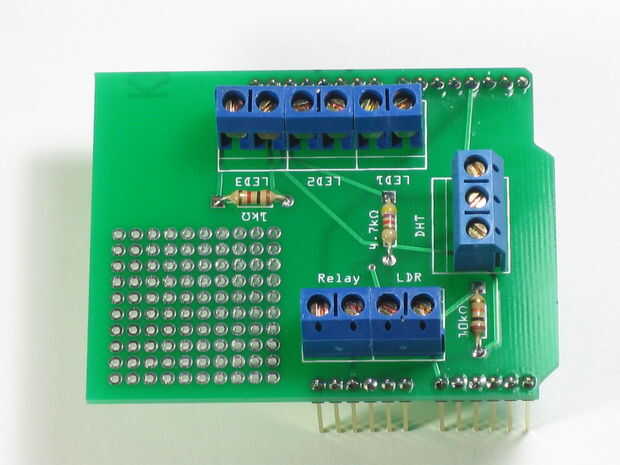

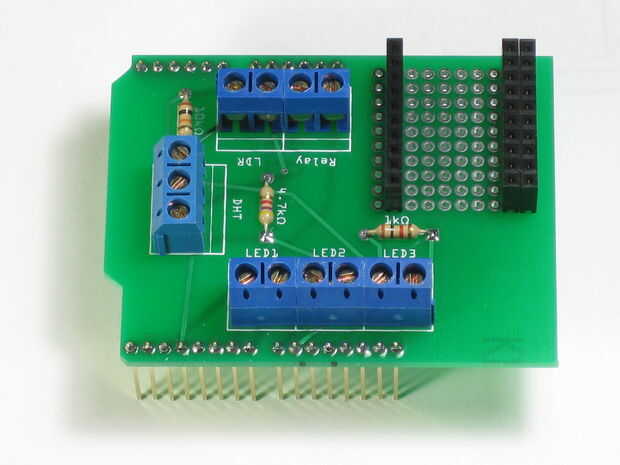

a partir de un escudo de EnvDAQ estándar, insertar los encabezados de la mujer en el área de prototipos.  La cabecera BNC va en la primera fila (imagen 2: de derecha a izquierda).  Inserte otro jefe femenino en segunda fila, otra vez de derecha a izquierda.  Este se utiliza para la parte inferior del circuito de la sonda - VCC, PRB, toma de tierra.  Por último, colocar un encabezado femenino en la junto a la última fila; la última fila permanece abierta para el puente de alambre.

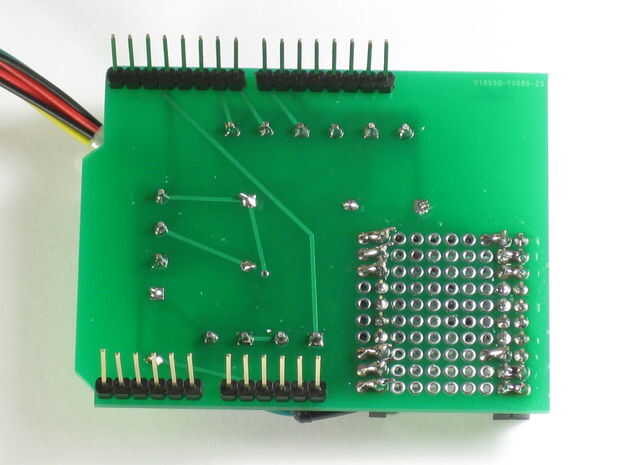

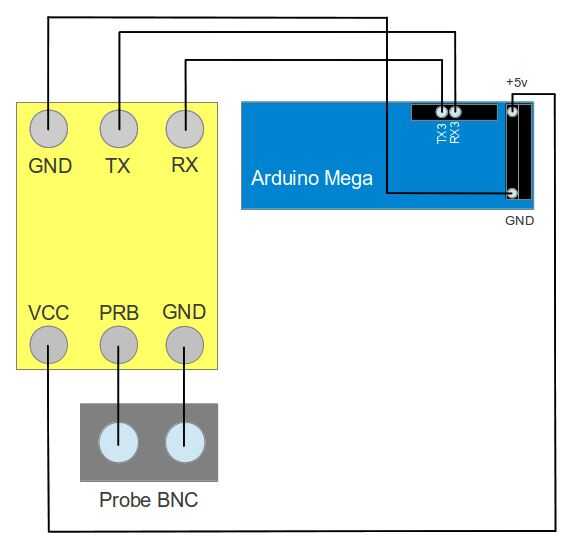

Los encabezados en lugar de la soldadura.  A continuación, necesita soldar los cuatro pernos adyacentes en la cabecera para conectar la parte inferior de los circuitos a la cabecera del circuito de sondas PRB(C) al BNC y parte inferior circuito de la GND(C) a la sonda GND(BNC).

Inserte el cable de puente en los orificios adecuados y doblar la punta para mantener en su lugar.  Asegúrate de doblar las puntas hacia el pin de la cabecera que se conectan a.

Como un paso opcional puede utilizar bridas para mantener todo limpio.

Por último, conecte el otro extremo de los cables de jumper en los pines de Arduino Mega.
