Arduino attiny85 charlieplexing (3 / 5 paso)

Paso 3: Programación del Attiny85 (reloj interno de 8MHz): quemar el bootloader

Es necesario subir el sketch arduino en este microcontrolador.

1 - conectar el arduino uno para tu PC

2-lanzamiento arduino UNO

3 - Seleccione el puerto com buena

4 - archivo/ejemplo/arduino como ISP

5 - Descargar a arduino uno

6 - descargar la carpeta "ATtiny" desde este repositorio de GitHub:
>> https://github.com/damellis/attiny/tree/Arduino1

-En la carpeta de Arduino sketchbook crear una nueva subcarpeta llamada "hardware"

-Mete la carpeta "ATtiny" dentro de esta carpeta "hardware"

-Usted debe terminar con la estructura de carpeta como esta: "documentos > Arduino > hardware > attiny"

-Salir y reiniciar el software de Arduino
-Buscar dentro de las "Herramientas > Junta" menú y usted debería ver las entradas ATtiny

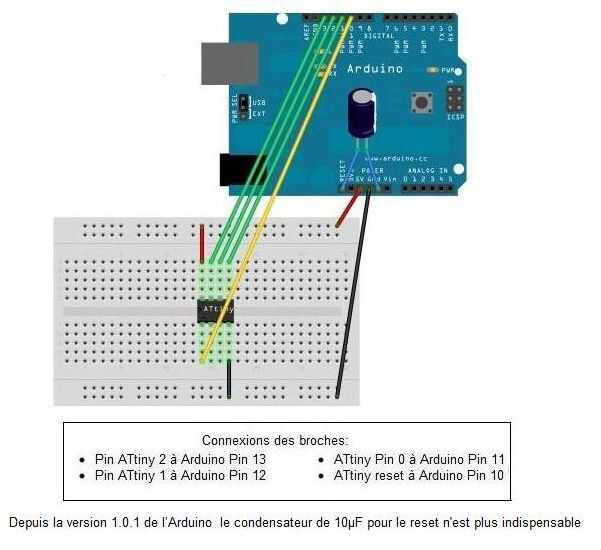

7 - cableado de la conexión del ISP
ATtiny — – Arduino

PIN PB2 (SCK) — – Pin 13

PIN PB1 (MISO) — – Pin 12

PIN PB0 (MOSI) — – Pin 11

PIN PB5 (Reset) — – Pin 10

Plus (VCC) – – + 5V

Menos (GND) — – GND

10uF Capcitor: no es necesario

Pines de Arduino: RESET —-|| —-GND

8-burn Bootloader:

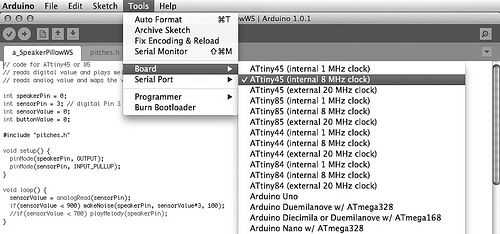

-Seleccione "ATtiny85 (reloj interno de 8 MHz)" en el menú "Herramientas > tablero"

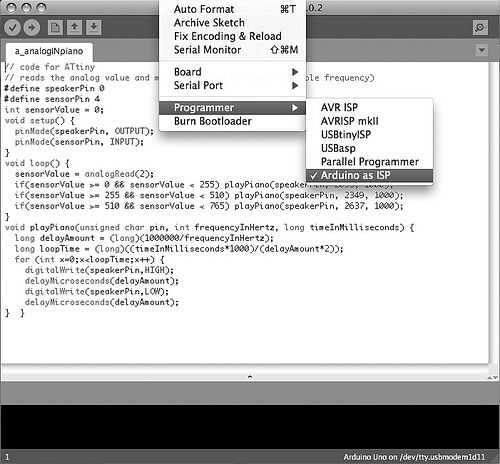

-Seleccione "Arduino como ISP" en el menú "Herramientas > Programador"

-Seleccione "Grabar Bootloader" en el menú "Herramientas"

9-Si se muestra este mensaje de su Attiny85 puede programarse ahora con aduino bosquejo.

Aquí, un buen sitio web:

http://www.kobakant.at/DIY/?p=3742
