Este pequeño dispositivo cuando dibuja sobre 2.5 mA de la batería está conectada a través de barcos, coches, etc.. Se puede dejar encendido todo el tiempo.
Da el voltaje de la batería como un color de un LED RGB.
Muy baja tensión-intermitente rojo en 11.5V
Baja tensión-rojo 11.5 a 11.9V
Utilizable de la gama - 12V verde a 13.2V
V alta-azul 13.3 a 14.4 V
Muy alto voltios-destellar azul más de 14,4 voltios
Estos puntos se puede ajustar donde sea que te gustan.

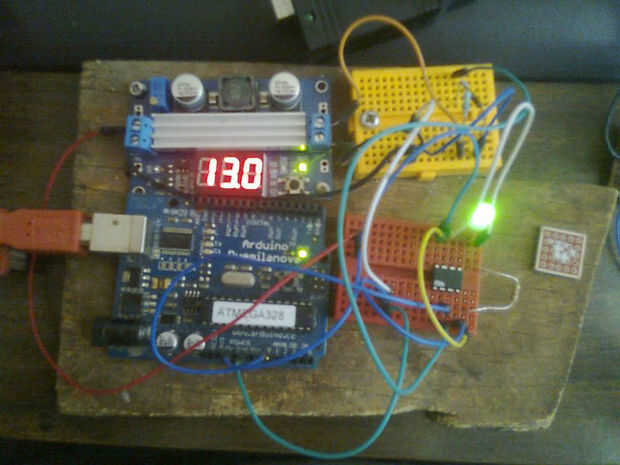

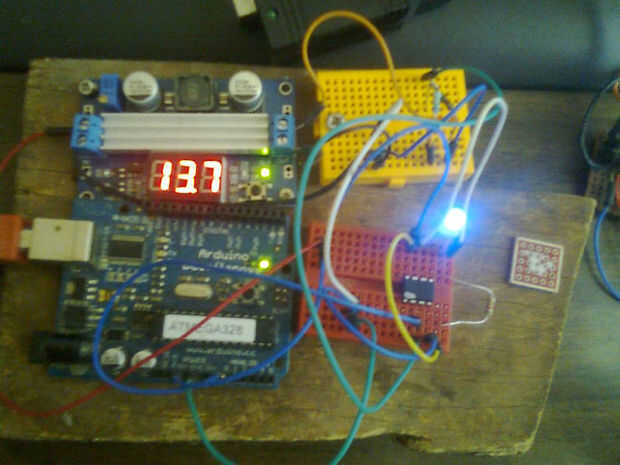

Las fotos son de mis pruebas de configuración-poner un diodo en uno o ambos de las líneas y ajustan la calibración! Estoy usando 5 V de la arduino a un amplificador de voltaje con lectura y voltaje de salida ajustable para comprobar hacia fuera el modelo de trabajo

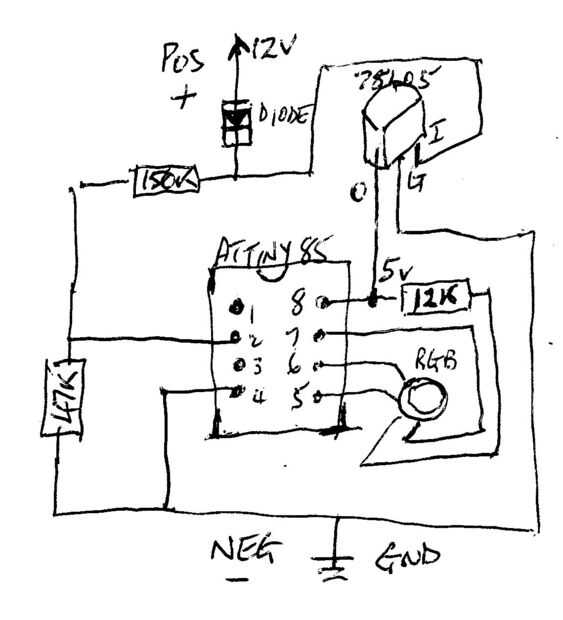

LISTA DE MATERIALES
ATTiny 85 y titular
Resistencia de 150K (divisor del voltaje a 12V (
Resistencia de 47K (divisor de tensión para conexiones GND al Pin 2)
12K resistencia (al ánodo del LED) R pin 7, G pin6, pin B 5
RGB LED común ánodo puede utilizar cambiar código de cátodo común para alta
78L 05 1 amplificador o menos regulador (ver - pins son Gnd entrada de salida)
Diodo Shottky
Usted debe programar el ATTiny85 tal vez utilizando un arduino (un montón de información que google-)
Calibrar el programa con un multímetro la tensión de fuente y utilizando el arduino con "Lee una tensión analógica" de los ejemplos se puede ver en el puerto serial el cambio de voltaje detectada, en el pin A0 de la arduino conectado al pin PB3 de ATTiny85, para obtener los números que usted necesita. No es tan difícil y mucha diversión.
Ver lo 78L 05 como si sopla pasa 12Volts completo a la ATTiny85 y sopla demasiado. Si no puesto a tierra hace lo mismo. No encontré necesidad de condensadores generalmente en el 78L 05 pero les puede. Probar las conexiones de enchufe sin el chip en ella en caso de algo tienes la manera incorrecta alrededor
Hay un montón de espacio para más ahorro de energía con interrupciones y baja modos de energía así que si alguien sabe cómo cambiar el código por favor post el resultado y el código.
Mirando a su alrededor en Instructables he encontrado este trabajo que utiliza el poder guardar reposo
Dormir
Colocando el AtMega328P en modo de reposo, uno puede reducir aún más el poder. En modo de reposo, la mayoría de las interfaces MCU se dan vuelta apagado. En este modo, la MCU puede dibujar tan poco como 0.001mA. Sin embargo, el MCU es ya no ejecuta, o en este caso, medir el voltaje.
Un tiempo del watchdog se utiliza para despertar el MCU del sueño. Configurar el temporizador de vigilancia para el MCU cada 8 segundos, se asegurará de que la potencia utilizada es incluso menor.
Puede encontrar más información acerca de la modos de ahorro de energía en http://www.gammon.com.au/forum/?id=11497.
Resultados de ahorro de energía
Mediante el uso de la técnicas de ahorro de energía arriba, pudo reducir la corriente del circuito de 80mA a como 0.12mA cuando el dispositivo está en modo de reposo. En general, el circuito utiliza unos 0.28mA.
Por lo tanto, antes de poder guardar el circuito drenará una batería de 7Ah en cerca de 2,8 días.
Después del ahorro de energía, tardará alrededor de 3,5 años para el circuito a la batería misma.

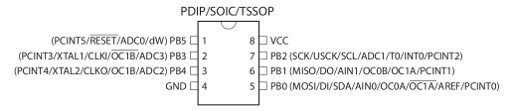

Puse mi nombre en el código finalmente después de 2000 vistas. Se olvidó de hacerlo. Nombres completo del Pin 85 ATTiny existen en el código en la parte superior
