¿Arduino Audio accionado el interruptor (4 / 5 paso)

Paso 4: Montaje completo Proto Shield

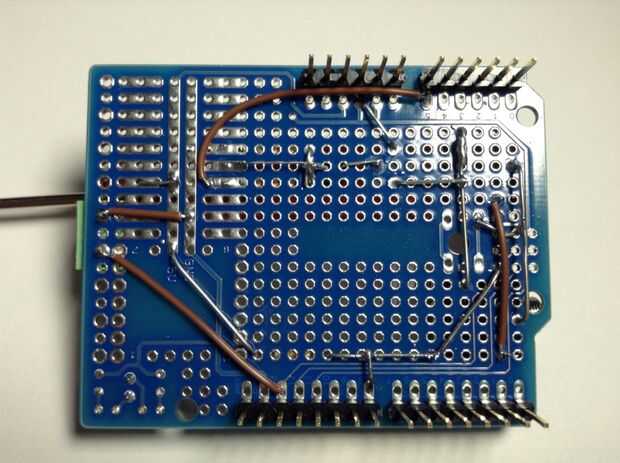

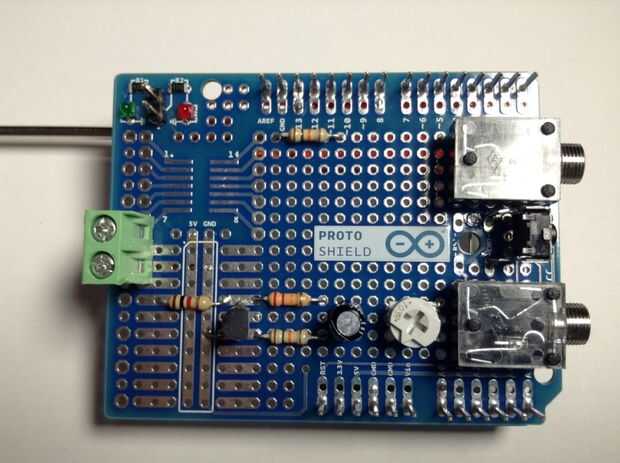

Aquí son vistas superior e inferior de la Junta de Proto Shield completa. Instalar los componentes de la parte superior de la Junta, doblar las puntas como se muestra y en la parte posterior de la soldadura. El bloque terminal se ajusta a las almohadillas gran tamaño agujeros cerca del borde del escudo.

Los cables marrón son sólidos #24 AWG gancho encima del alambre. Estos hacen las conexiones desde/hacia las piezas que ya no tienen cables conectados.

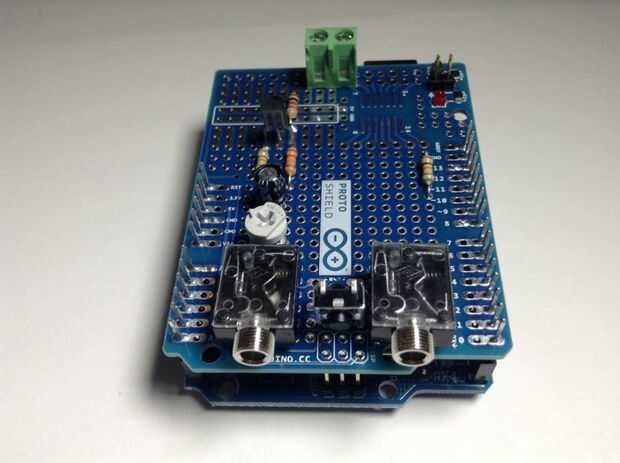

La última foto muestra que el escudo de Proto instalado en el Arduino.
