Paso 5: Terminar el proyecto.
Conmutación de la corriente alterna se logra con seguridad mediante una cola de PowerSwitch para. Usé algunos blanco trenzado de alambre que había dejado de otro proyecto para conectar la pantalla a los terminales de señal de control en el lado de la cola de PowerSwitch para. Puede utilizar CAT 5 u otro cable de baja tensión ya que los cables de control están aislados de la línea de alimentación. Ver el esquema de polaridad.

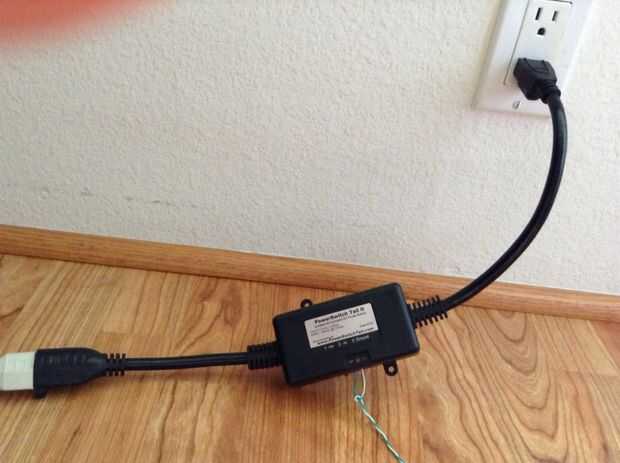

El enchufe del extremo de la cola de PowerSwitch para entra en el tomacorriente en la pared. El enchufe de mi sistema de entretenimiento en el hogar va en el receptáculo en la cola de PowerSwitch para. (En realidad, todo está conectado a una regleta que se conecta entonces a la cola de PowerSwitch para).
Cuando la señal de control a la cola de PowerSwitch para está energizada, el relé dentro de la cola de PowerSwitch para cierra y proporciona energía para el sistema de sonido. A LED la la cola de PowerSwitch para le permite saber cuando la señal está presente.

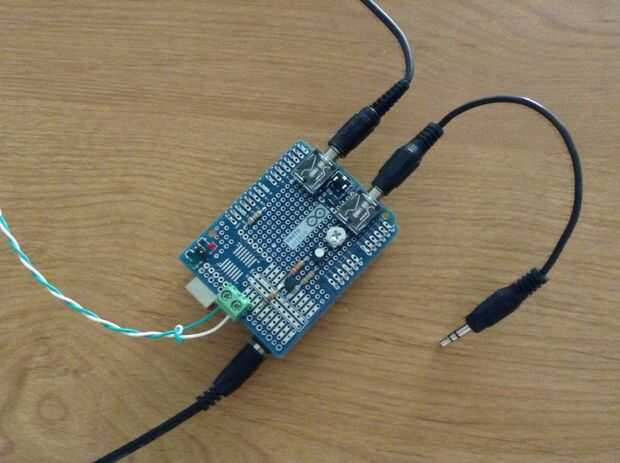

La salida del iPod puede ir en cualquiera de las tomas de dos teléfono ya están cableados en paralelo. La otra toma de teléfono alimenta la entrada CD o AUX de mi sistema de sonido. Usé una clavija al cable del RCA doble largo.
Configuración y prueba:
1. Encienda su nuevo Audio activado interruptor enchufando el adaptador de alimentación a la toma de alimentación de Arduino.
2. Conecte la salida de tu reproductor portátil a cualquiera de las tomas de teléfono. Usé mi iPod.
3. Conecte al enchufe del teléfono a su sistema de sonido. Elegir la entrada de "CD".
4. Gire la resistencia variable de 10K hasta la parada de rotación CCW.
5. poner tu reproductor portátil en el modo de juego para enviar audio al instructable. Ajuste el control deslizante de volumen para su configuración típica.
6. Gire la resistencia variable de 10K hacia la derecha lentamente hasta que la cola de PowerSwitch para dispara y suministra energía a su sistema de sonido. (Si el LED en la placa de Arduino (conectada internamente para salida D13) pero la cola de PowerSwitch para energizar no, trate de invertir la polaridad de los cables de señal de control a la cola de PowerSwitch para. Cuando la polaridad es correcta, se encenderá el LED de la cola de PowerSwitch para y el Arduino al mismo tiempo. También asegúrese de que el interruptor de encendido en su sistema de sonido está en la posición de encendido.)
7. Ajuste el control de volumen en su sistema de sonido al nivel deseado.
8. para apagar, poner tu reproductor portátil en pausa o parada.
9. la cola de PowerSwitch para desenergizará su sistema de sonido después de unos 20-30 segundos de silencio.
Ajustes:
1. la resistencia variable de 10K controla el nivel de la señal de audio al circuito. Avance el control hacia la derecha lo suficiente como para garantizar los poderes del sistema de sonido para arriba cuando hay audio presente pero no demasiado para que ruido electrónico residual activa el circuito. Por simplicidad se detecta audio de sólo un canal. Si quieres sentir el sonido de ambos canales, puede utilizarse un simple mezclador resistente.
2. el interruptor de botón es un reemplazo. Pulse brevemente el interruptor para activar el sistema de encendido o apagado cuando el jugador está en pausa o parada o no conectado.
3. otros ajustes digitales tales como cómo rápidamente el interruptor se enciende cuando el jugador primero en juego, como largo un período de silencio antes de se apaga y el umbral de disparo puede optimizarse fácilmente cambiando distintos parámetros en el Arduino sketch. El bosquejo es totalmente, comentó.
¡Que te diviertas!
