Arduino basado metro - un conductor del LED muchas (1 / 4 paso)

Paso 1: Lo que puede (y no puede) hacer

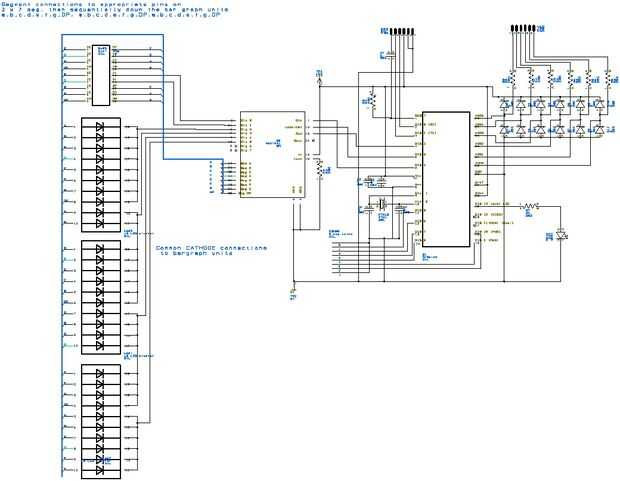

En su forma actual, puede conducir a 2, 7 segmento muestra y un gráfico de barras de 30 elementos. Podemos mezclar LEDs de rojo/verde/amarillo, pero no puede conducir blanco o azul. Si hay suficiente interés, yo sería rehacer el diseño para permitir que la tecnología LED a utilizar un voltaje más alto. El diseño actual es abierto, puesto que cada MAX7221 puede conectarse a la siguiente sobre los alambres a sólo 5, y cada uno puede conducir 64 LED a la vez.

Hay 15 niveles de control digital de brillo del LED y una sola resistencia para establecer el máximo brillo de todos los LEDs en un único chip.

El procesador puede ser cualquier Arduino estándar (Atmega 168 o 328) y con el conector ICSP, puede grabar sus propios gestores de arranque.

Las aplicaciones de interfaz de entrada un simple resistor limitador actual y diodo dos abrazaderas en el riel de 5V. No hagas un hábito de conducción en las abrazaderas.

No hay ninguna entrada de escala de resistencias en el circuito en el momento.
