Paso 2: Construcción del chasis

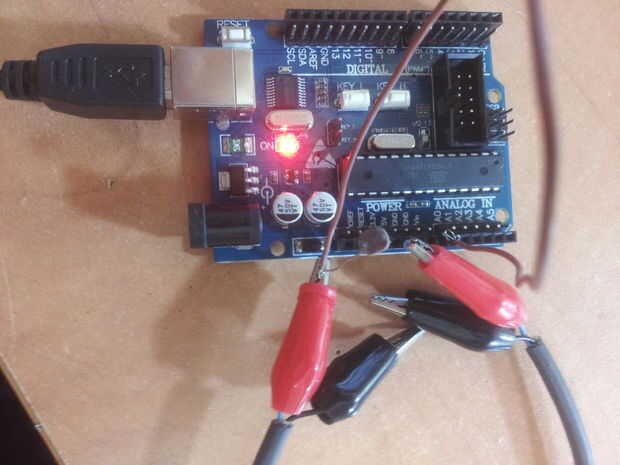

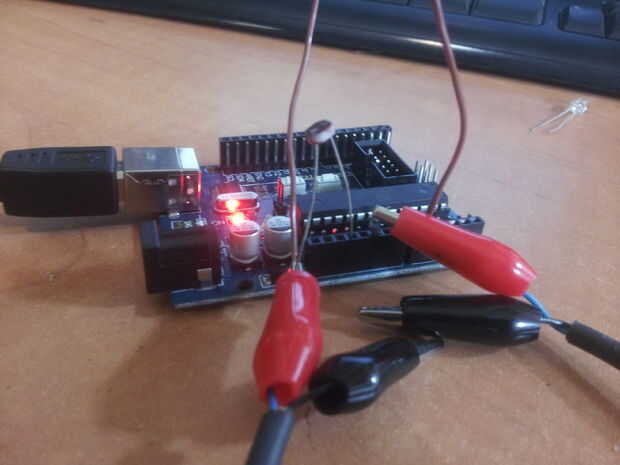

En primer lugar, conecte la resistencia de la foto a la resistencia, la resistencia va a Gnd (tierra), de la conexión entre ellos Conecte un cable que va a la entrada analógica 0.
Ahora conectamos el Arduino al ordenador.

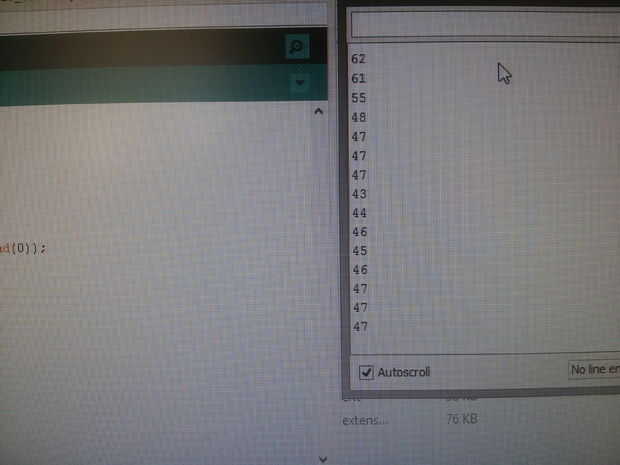

Ahora queremos ver los valores que el Arduino lee en A0 (ver foto n º 3).
El propósito del código es imprimir (Serial.println) los valores que los obtenemos de A0.

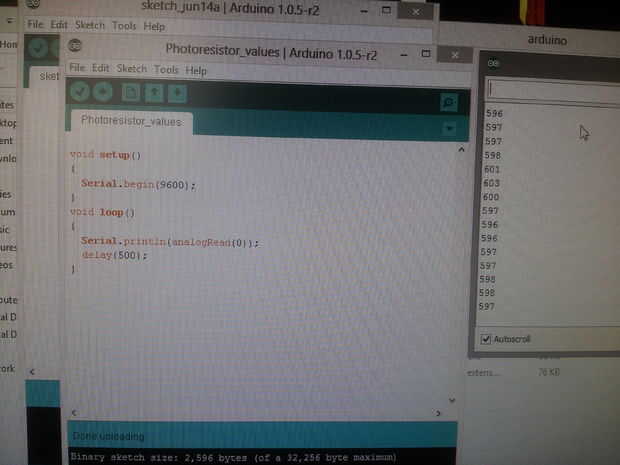

Tenga en cuenta que como cubrir el fotoresistor con mi dedo los valores son droping (ver foto n º 4).
