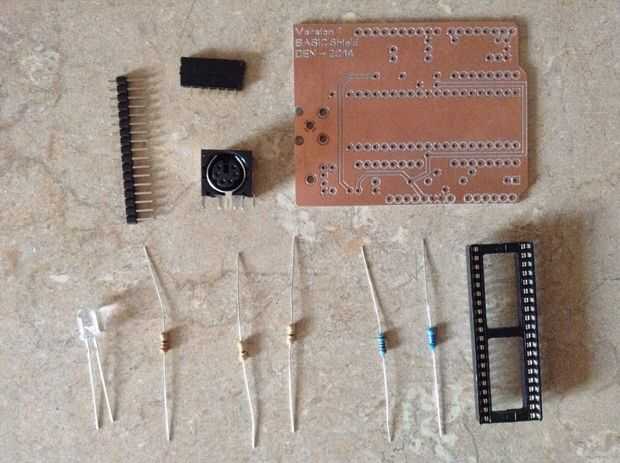

Paso 1: Componentes necesarios
1284 x ATmega 1P
1 x DIP40 IC soporte Socket (0,6" amplia)
1 zócalo de x RCA
1 x conector PS/2
Resistencia 1 x 470Ω
Resistencia 1 x 1KΩ
Resistencia 1 x 220Ω
1 x 40pin macho tira de encabezado (para cortar)
1 x 40pin hembra tira de encabezado (para cortar)
1 x 5mm LED (este PCB utiliza un LED naranja)
1 x PCB prototipo de Arduino escudo / placa perforada (depende de cómo se hará el escudo; He creado un PCB)
Además, la soldadura, el soldador, opcionalmente desoldering braid y se necesitan herramientas (tenazas y alicates).
Nota que este PCB es de doble capa. Debido a la manera que diseñé este PCB, también usé algunas resistencias de 0Ω como puentes y algunos hilos de cobre estañados para saltar entre las capas. La configuración final también requiere un Arduino UNO, teclado PS/2, pantalla capaz de RCA (como una TV de LCD), cable RCA y una fuente de energía (tal como una pared PSU).
