Arduino básico protector (3 / 6 paso)

Paso 3: El PCB

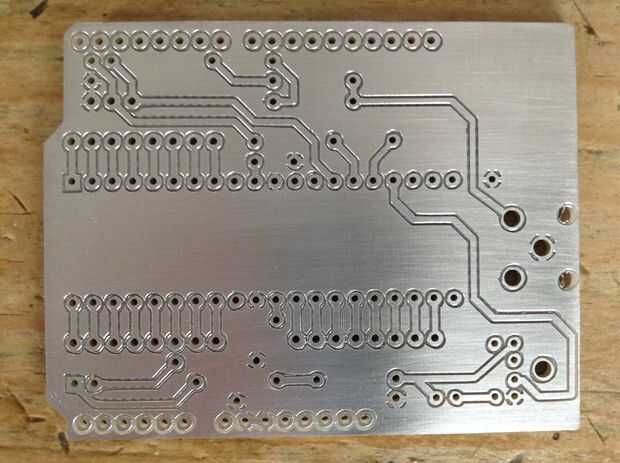

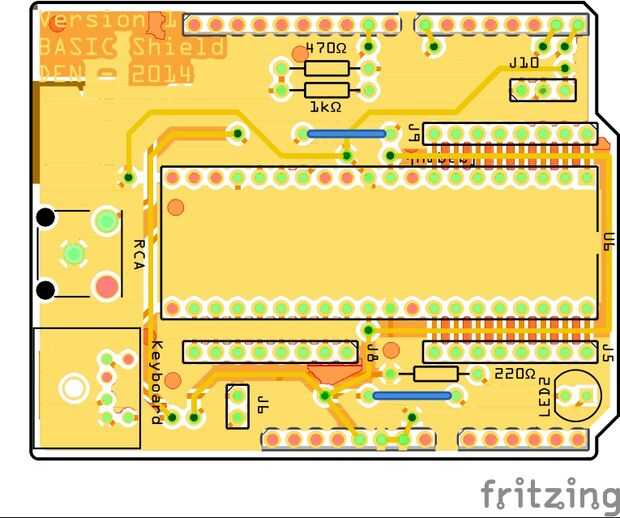

Una vez que la placa había sido diseñada en el programa Fritzing, fue enviado a una fabricación de PCB a producir con el proceso de aislamiento. Diseñé la PCB para ser doble cara para reducir el número de piezas de puente necesitada y hacer el PCB diseño de proceso más simple (que sería más difícil mantener el PCB solo cara debido a su pequeño tamaño). También, a través del agujero chapado se necesitarían para mantener el PCB solo caras como las cabeceras de pin tiene que soldar en la parte superior.

Como no se tiene el proceso de producción de PCB a través de placas de orificio, tuve que utilizar vias para saltar entre las capas. Se coloca un pequeño trozo de alambre de cobre estañado en la vía agujero y soldadas a cada lado para hacer una conexión entre la parte superior y las capas de fondo.

Para reducir el número de componentes en el circuito, ninguÌ n cristal fue utilizado como el 1284Ps del reloj de fuente, en cambio su interno 8MHz oscilador se usa.

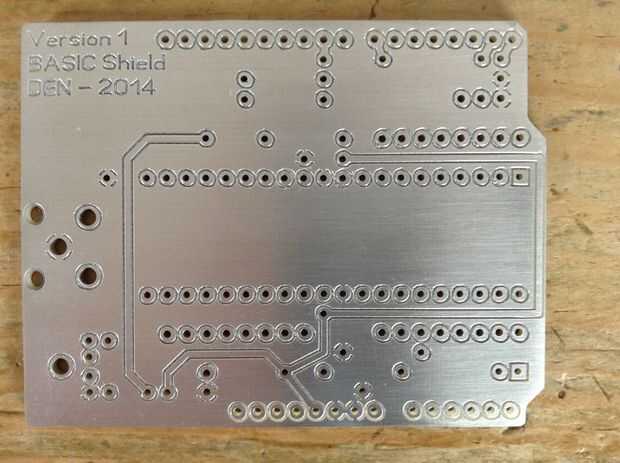

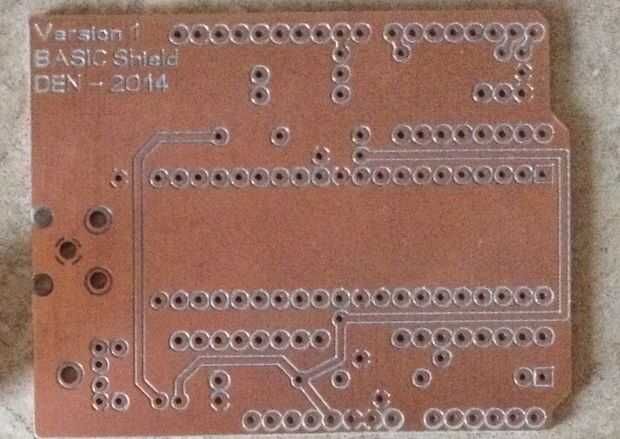

Una de las imágenes muestra un PCB de color cobre. Se trata de una fabricación rechazar junta como los fabricantes de PCB fresadora no producen esta junta correctamente (los agujeros son ligeramente hacia fuera). La razón de que este tablero es de color cobre es porque no es estañado. La placa estañada correctamente fue producida y utilizada para crear el escudo.

Una alternativa a la creación de un PCB es usar el escudo de prototipo de Arduino o algún tablero de doble cara tira/perf. Tenga en cuenta que los PCB también podría optimizarse de diversas maneras. El archivo Fritzing para el PCB está incluido en el archivo RAR en la página del circuito.
