Arduino básico protector (5 / 6 paso)

Paso 5: Pantalla completa

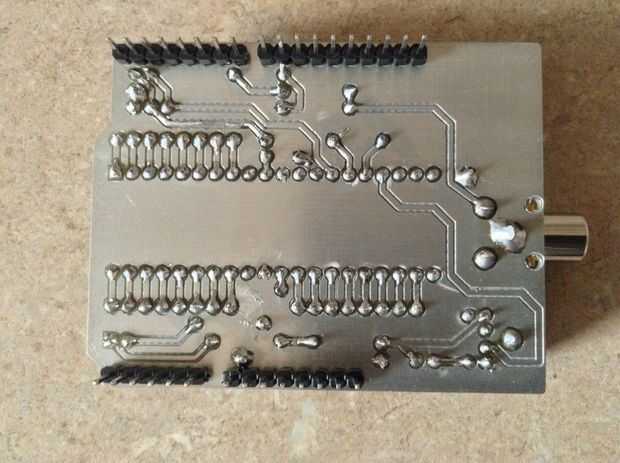

Una vez que el PCB ha sido diseñado y fabricado, fue soldado y probado. Un tema que se presentó fue la serie no se recibieron comunicaciones de P 1284 el Arduino UNO. Para encontrar la causa de este problema, se utilizó un multímetro y un cortocircuito fue encontrado entre el pin de TX de 1284 P (el pin RX del Arduino UNO) y la tierra. Una vez que el corto era fija, el escudo funcionó correctamente.

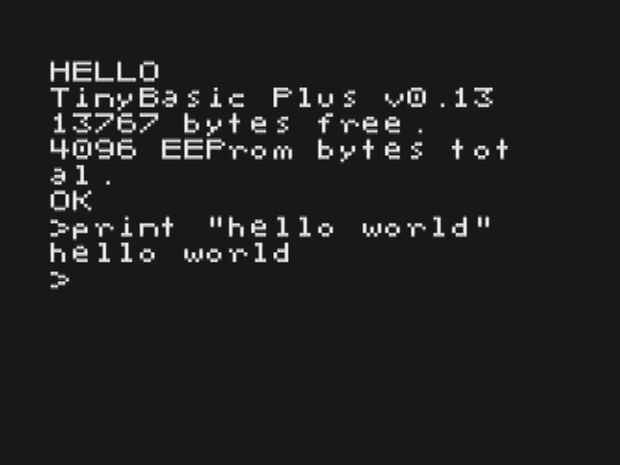

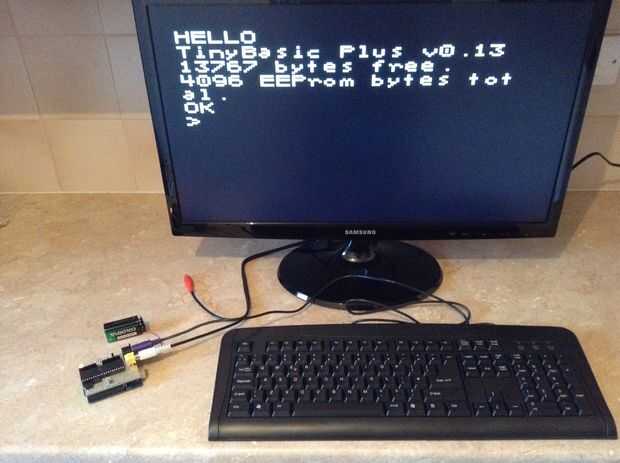

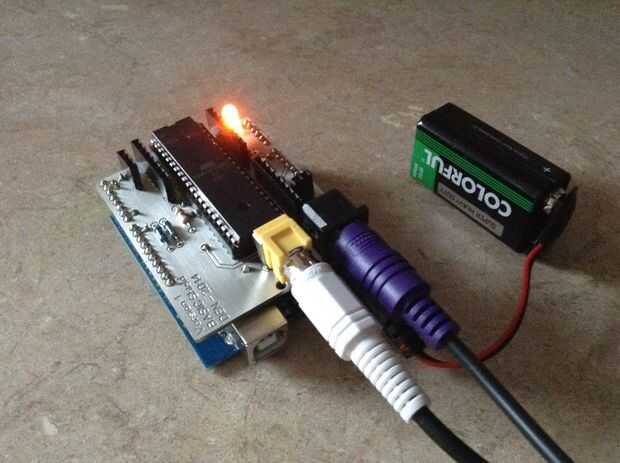

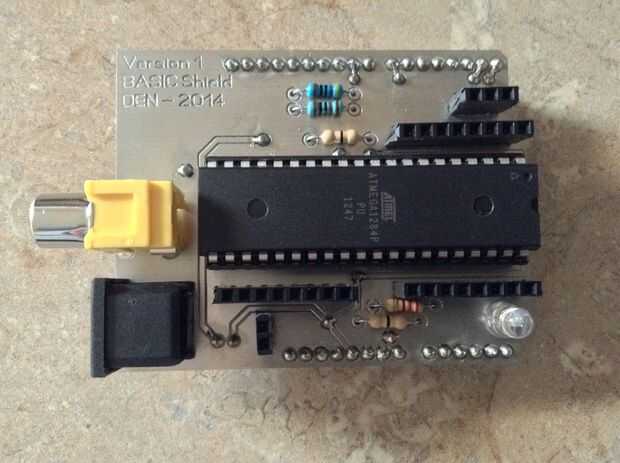

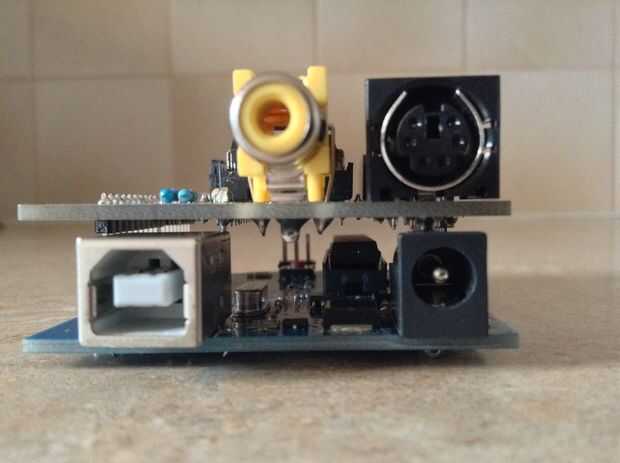

Al conectar una TV y un teclado PS/2 con el escudo (como una conexión de alimentación), me encontré con los mensajes de puesta en marcha de TinyBASIC que indican la cantidad de memoria disponible y la versión del software mostrando todo funcionaba OK. Las imágenes muestran la configuración con TinyBASIC visualizada en el TV conectado y el PCB completamente montado.
