Paso 1: Esbozar la Idea

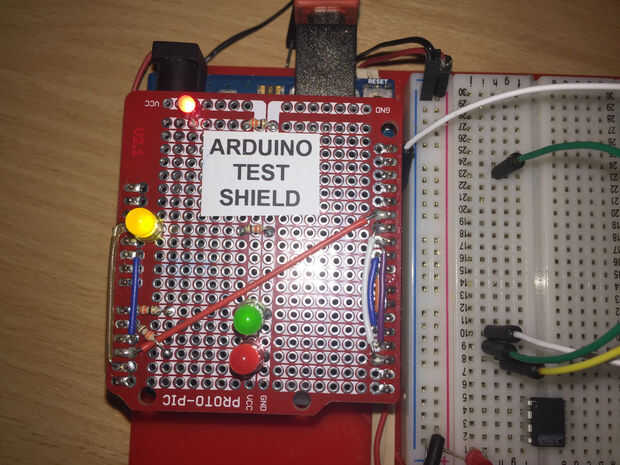

Mientras que el escudo no es difícil de diseñar y montar, todavía hice un dibujo en el papel de las conexiones que quería y también un 'mapa de Pin' para ayudar a entender esto más adelante.
Mi mapa de Pin comienza con una lista:
0
1
2
3
4
5
6
7
8
9
10
11
12
13
A0
A1
A2
A3
A4
A5
VIN
TOMA DE TIERRA
TOMA DE TIERRA
5V
3, 3V
RESET
Entonces escribo junto al número pin dónde/qué es conexión, junto con notas de cosas para recordar.
Necesito probar la entrada y salida de cada pin, por lo que conectar los pines digitales juntos:
6 - 7
5 - 8
4 - 9
3 - 10
2 - 11
0 y 1 no están conectadas como se utilizan para subir el dibujo.
A0 va a un LED verde (prueba de pasado)
A1 va a un LED rojo (ensayo error)
Va de 5V a un LED rojo (Power)
3.3V va a un LED amarillo (3.3V energía)
Todos los LEDs tienen una 330 resistencia Ohm en serie.
