Paso 1: antecedentes

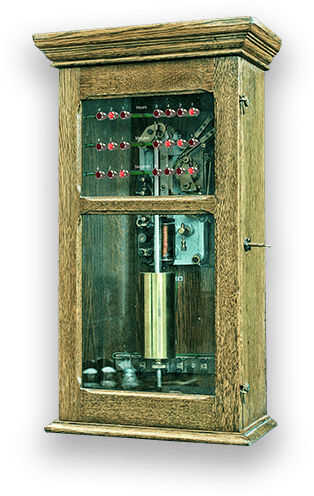

He construido unos relojes binarios en el pasado. Mi primer reloj binario fue construido en 1985 y fue construido en un antiguo péndulo reloj Ver imagen 2. El péndulo funciona un contacto cada 0,5 segundos y condujo el LED binario codificado Decimal Mostrar mediante lógica TTL de 5v.
La 2 º imagen 1 fue construido en 1996. Utiliza la lógica CMOS y LEDs para mostrar tiempo completo binario y fue controlado por cristal de cuarzo.
Mientras que eran agradables mirar eran muy difíciles de leer en luz tenue o en la oscuridad como cualquier LED que se fuera difícil ver el valor de los LEDs que se.

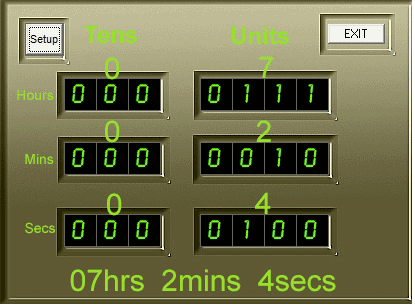

Lo que necesitaba era mostrar el binario 1s y 0s en displays de 7 segmentos. En el momento era demasiado difícil y demasiado caro para tener en cuenta por lo que a finales de los noventa aprender Visual Basic construyó una versión de software "Reloj binario de Windows" como una prueba de concepto. Esto se muestra en la imagen 3.
El reloj binario de Windows muestra la hora en binario codificado Decimal. La fila superior es horas el mediados minutos y los segundos de fondo. Las 2 columnas se dividen en decenas y unidades.
Con la llegada de pantallas modulares baratos y microcontroladores fue capaz de construir una versión de hardware del reloj...
