Paso 2: Cómo leer la 3 muestra
El reloj tiene 3 modos de visualización.
1 binario tiempo completo
2 tiempo de binario codificado Decimal
3 fecha completo binario

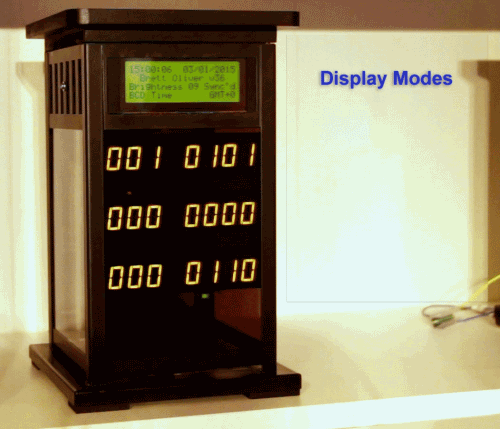

Ver imagen de animación 1

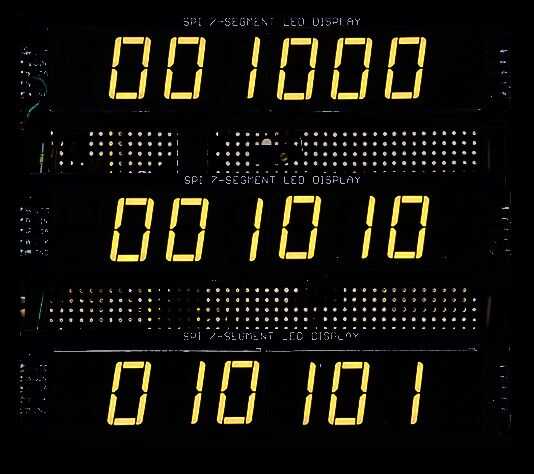

Tiempo binario completo imagen 2
Cada fila muestra parte del tiempo.
Fila superior muestra horas.
Fila del medio muestra minutos.
Fila inferior muestra los segundos.
En cada fila a partir de derecha a izquierda cada dígito representa el número decimal siguiente 1,2,4,8,16 y 32
Así que la fila superior muestra un 1 binario en el 4 º dígito 001000 así que indica 8 horas.
La fila del medio muestra un 1 binario en el 2 º y 4 º dígito 001010 para esto indicar 2 y 8 o 10 minutos.
La fila inferior muestra un 1 binario en los dígitos 1, 3 º y 5 º 010101 así que indica 1 y 4 y 16 o 21 segundos.
El tiempo indicado es de 8:10:23

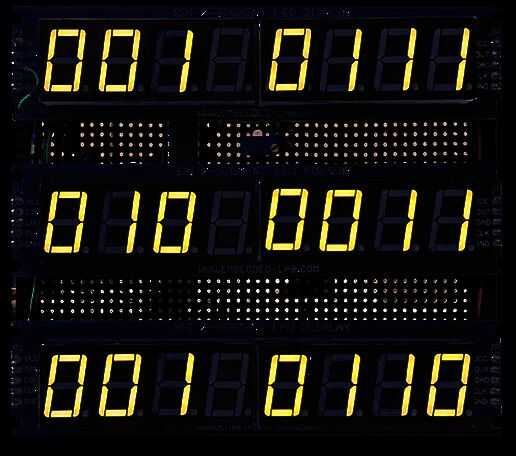

Tiempo binario codificado Decimal imagen 3
Este es el modo de visualización más fácil de leer como números decimales se dividen en decenas y unidades por lo que los números binarios son más pequeños.
Otra vez, cada fila muestra parte del tiempo pero cada fila también se divide en dos con la mitad derecha muestra las unidades y la izquierda la mitad mostrando las decenas.
Como antes de
Fila superior muestra horas.
Fila del medio muestra minutos.
Fila inferior muestra los segundos.
Las filas están divididas en 2 hay sólo 3 dígitos binarios por el número de la izquierda (decenas) y 4 dígitos binarios por el número correcto (unidades).
Fila superior izquierda 3 binario dígitos son 001 esto es 1 en decimal por lo que el horario es de 10 como esta en las decenas columna.
Fila superior derecha 4 dígitos binarios son 0111 es 7 en decimal así las horas 7 en la columna de unidades.
La combinación de las las columnas izquierdas y derecha dan 17 horas.
Fila del medio a la izquierda 3 dígitos binarios son 010 es 2 en decimal por lo que los minutos son 20 ya que es las decenas columna.
Fila del medio derecho 4 dígitos binarios son 0011 es 3 en decimal por lo que las unidades de minutos 3.
La combinación de las columnas izquierda y derecha dan 23 minutos.
Fila inferior izquierda 3 dígitos binarios son 001 esto es 1 en decimal por lo que los segundos son 10 como es las decenas columna.
Fila de la parte inferior derecha 4 dígitos binarios son 0110 es 6 en decimal por lo que las unidades de minutos son 6.
La combinación de las columnas izquierda y derecha dan 16 segundos.
El tiempo indicado es 17:23:16

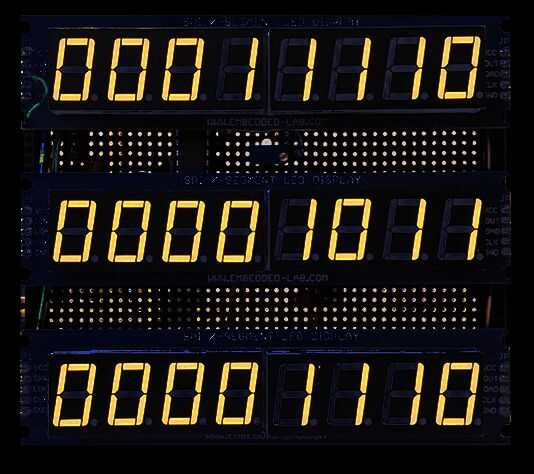

Fecha completa binario imagen 4
Este es el modo más difícil debido al gran número de dígitos binarios para calcular. Hay 8 dígitos que representan de derecha a izquierda 1,2,4,8,16,32,64 y 128. Como muestra de este modo la fecha de las filas que quieras hasta 99 para mostrar el año.
En modo de fecha la fila son los siguientes.
Fila superior indica el día y muestra binario 00011110 se 30 en decimal por lo que es el día 30.
Fila del medio indica el mes y muestra 00001011 binario es 11 en decimal por lo que es el mes 11 de noviembre.
Fila inferior indica el año hasta 99 y muestra 00001110 binario es 14 en decimal por lo que es el año 14.
La fecha indicada es 30/11/14. Nota que este es el formato de fecha British para el 30 de noviembre de 2014. ¿Creo que en América sería Mostrar la fecha como 30/11/14? Si tan sólo cambiar el código para las filas en consecuencia.
En la vida real el reloj es muy fácil de leer especialmente en el modo de tiempo de BCD solo es muy difícil de explicar en la escritura!
Cuando aprender a leer la hora en binario que siempre puede referir a pantalla de hora y fecha para ayuda.
Hay un botón de ayuda del mando a distancia que abrirá la serie de números binaria "32 16 8 4 2 1"en la fila inferior de la pantalla LCD.
