Paso 3: componentes
El reloj está construido en la Ikea Borrby farol de vela. Ver cómo modificar el caso aquí.
Este reloj también requiere la pieza frontal de la eliminación de vidrio y una lámina de acrílico de densidad neutral oscuro cortado a la medida y colocado en su lugar. Esto agrega contraste a la pantalla de LED y asegura que el PCB, componentes y no se puede ver el fondo de pantalla azul oscuro.
Las pantallas se montan en la veroboard principal en cabeceras PCB con los componentes a continuación.

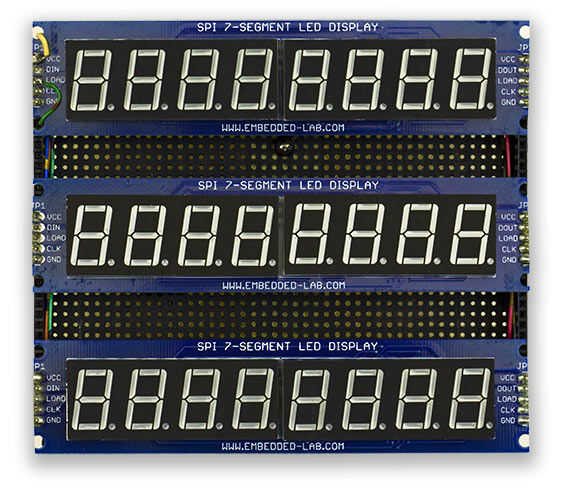

Las 3 pantallas de LED son amarillo 7 segmento y viene montado y probado de Tindie otros colores están disponibles. Puede obtener versiones más baratas fuera de Ebay de China, pero sólo he visto pantalla rojo disponible a partir de ahí.

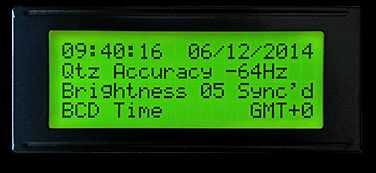

Una pantalla secundaria de I2C LCD 4 x 20 se utiliza para mostrar la fecha y hora, brillo de la pantalla, sincronizar información,
señal de calidad, auto tune le frecuencia y auto afinado de precisión de cuarzo. La pantalla también muestra hora decimal y la fecha que es práctico cuando usted está aprendiendo a decodificar el binario muestra en su cabeza. I2c4x

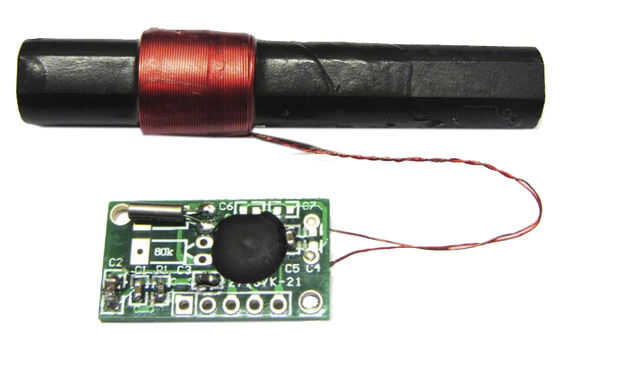

El código de fecha y hora de DCF77 transmitido son recibidos en un módulo de receptor DCF77. Paso mi aquí hay otros disponibles en la red.

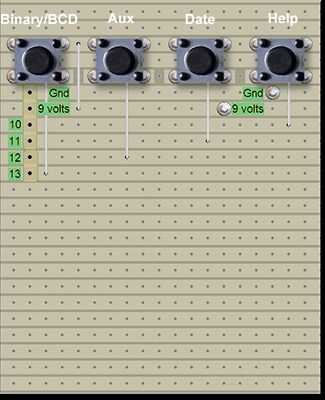

Veroboard se utiliza para hacer la tablilla y componentes según el esquema.
Los relojes LED y pantallas LCD se encienden sólo cuando alguien es la sala y esto es controlado por un módulo PIR en Ebay. Esto es modificado y montado remoto del reloj como el PIR no funcionará a través del vidrio de la vitrina. Ver detalles modernas en mi página de reloj maestro aquí.

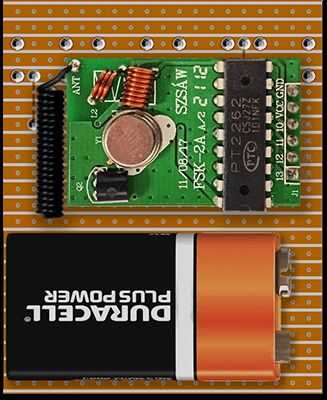

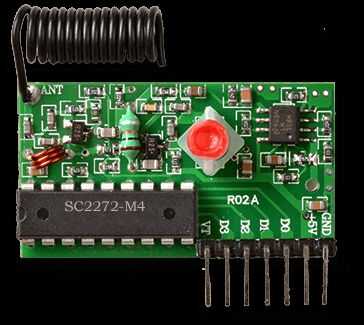

Control remoto para la pantalla es más 433 MHz enlace inalámbrico. Compré un tablero de transmisor y receptor de Hobby componentes LTD y había construido el tablero del transmisor en la caja de un proyecto pequeño. el receptor está montado en el tablero principal del reloj. Asegúrese de que usted compra el módulo correcto para las leyes locales en el Reino Unido es 433MHz.
