Paso 5: Conecte el módulo de Bluetooth

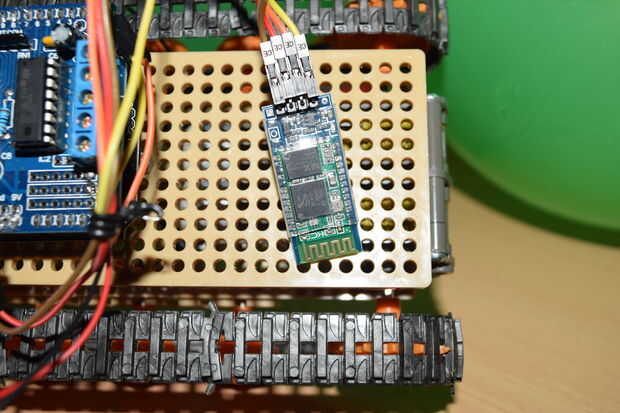

Usted puede comprar el módulo Bluetooth de DX.com, por $8, no te preocupes el envío es gratis. Existe una brecha entre la placa Arduino y el doble de engranajes, mejor usar ese espacio para el módulo de BT o añadir una placa universal encima de la caja de cambios de uso de tornillo M3 y montar la Junta y el módulo de BT a él. Usé un blob de sugru para montar el módulo de Bluetooth.
¿Cómo funciona?
Hasta ahora, sé que la aplicación envía caracteres / bytes a tu Arduino board via Bluetooth (comunicación serial). Tu Arduino, entonces decodifica estas usando declaraciones condicionales. (será discutido en la página de programación / paso)

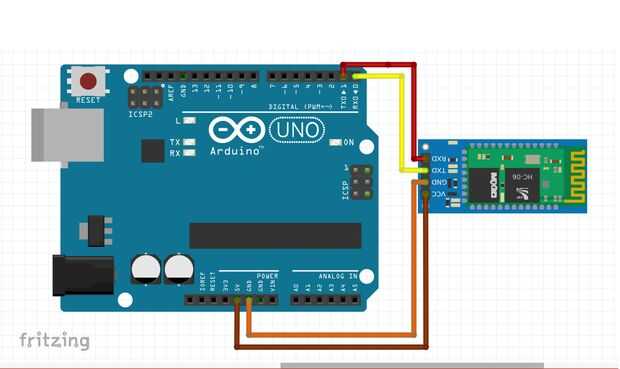

Instrucciones de cableado:-
-"TX del módulo Bluetooth" va a "RX del Arduino"
-"RX de módulo Bluetooth" va a "TX del Arduino"
-"VCC del módulo Bluetooth" va a "5v de Arduino"
-"Tierra de módulo Bluetooth" va a "GND de Arduino"
Actualización sería útil:
Mejor actualizar el Bluetooth con un RF / xBee / receptor de WiFI para un mayor rango de transmisión pero si prefieres usar un smartphone y una aplicación, usted puede pegar con el módulo de BT, aunque tendría un rango limitado de 20m.
