Arduino Bluetooth control abrepuertas eléctrico (3 / 8 paso)

Paso 3: El circuito

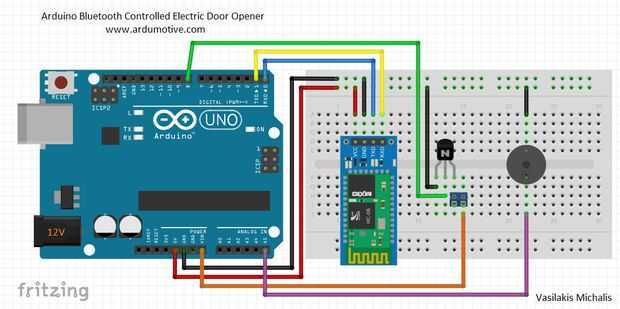

Las conexiones son bastante fáciles, mira la imagen de arriba con el circuito de protoboard esquema.

Algunas notas:

BT HC-06:

  • VCC - 5V
  • GNG - GND
  • RX -TX
  • TX-RX

Transistor NPN:

  • B Base a pin Arduino pin 8
  • C colector a pin 1 pin del conductor tornillo terminal *
  • E emisor a tierra

* El pin 2 del conductor tornillo terminal se conectará con Arduino "Vin" pin y dará poder a nuestros abrepuertas eléctricos (9V a 12V).
