Paso 6: Haga su propio Arduino personalizado - circuito basado en

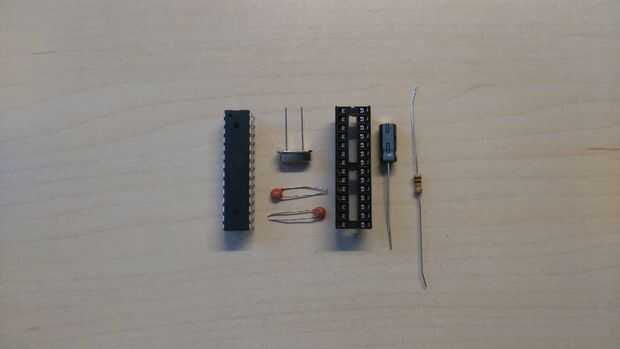

Ahora que probáis con éxito su nuevo proyecto con la placa de Arduino uno, puede empezar a hacer tu propio circuito personalizado basado en Arduino! El procedimiento es fácil, pero necesita algunas habilidades extras para hacerlo.
Por lo tanto, voy a intentar darte algunos consejos aquí para probarlo por ti mismo:
- Resistencia de 10K debe estar conectado entre el 1 pin (reset) y 7 (Vcc) del microcontrolador Atmega328.
- Oscilador de cristal de 16MHz debe estar conectado a los pines 9 y 10, etiquetado como XTAL1 y XTAL2
- Conecte a cada pin de un condensador de 22pF oscilador. El otro pin de condensadores va al pin 8 (GND) del micro controlador.
- No olvide conectar la segunda línea del ATmega328 con fuente de alimentación, pernos 20-Vcc y GND 22-.

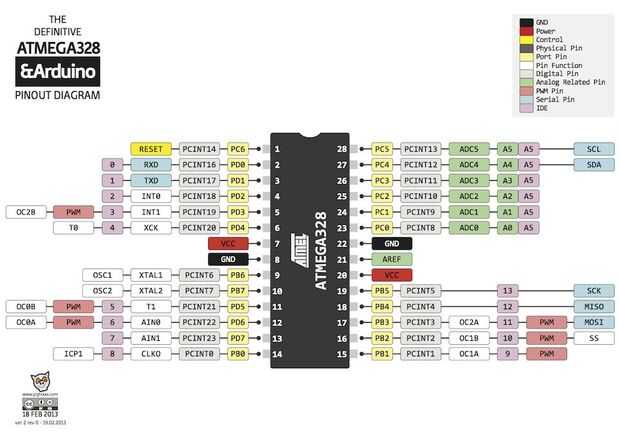

- Puede encontrar cualquier otra información de los pines de Arduino en la segunda imagen de arriba.
- Usar el LM7805 con dos 0.22uF condensadores electrolíticos (en las patillas de entrada y salidas) para tomar 5V de tu fuente de alimentación de 12V. Esto es importante! No ofrecen más de 6V en tu circuito personalizado!!!!!! Se quemará el Atmega micro módulo controlador y bt.
