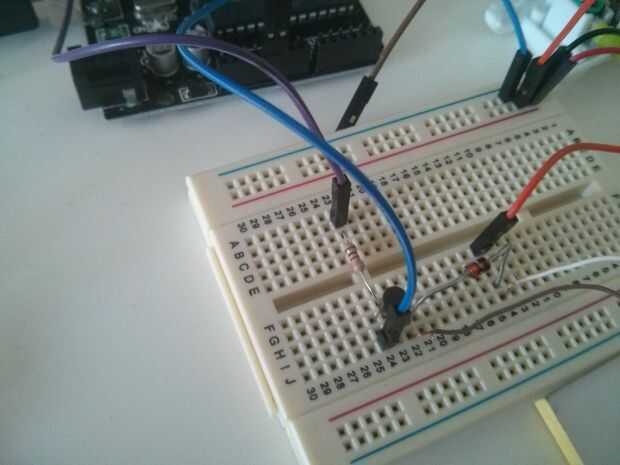

Paso 5: Conecte el Transistor

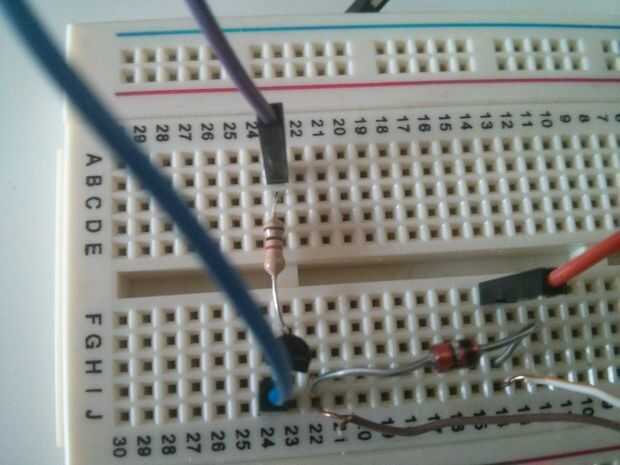

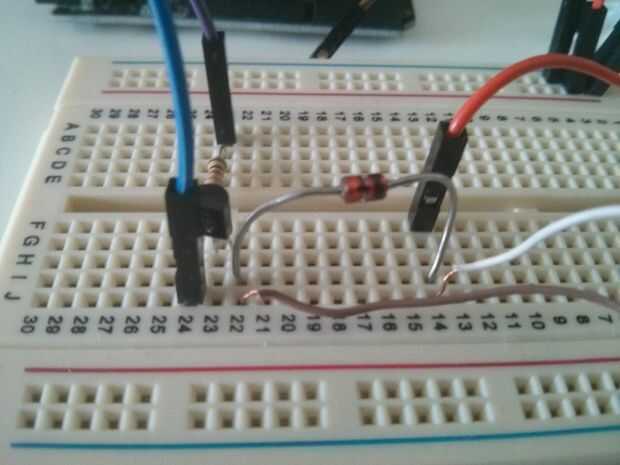

-Conectar la clavija de colector de los transistores en el diodo terminal sin la raya

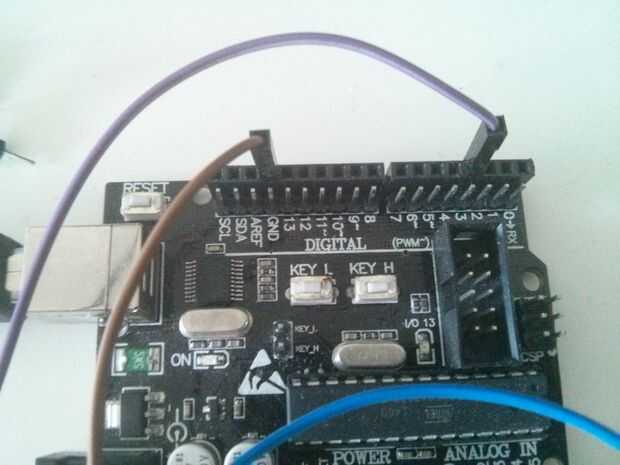

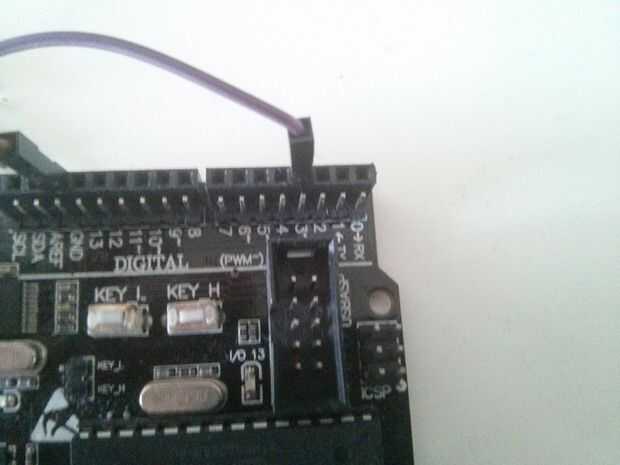

-Conectar la base a la resistencia de 330 Ohm y luego conectar esa resistencia al pin 3 de Arduino
-Conectar la clavija del emisor en el carril de tierra

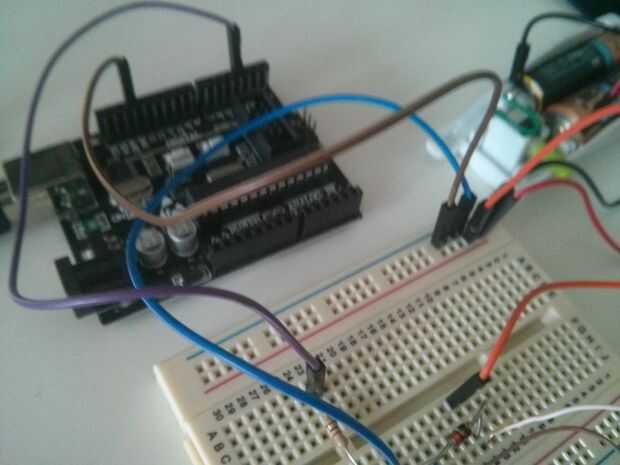

-Finalmente debemos conectar la clavija de tierra del Arduino en el carril de tierra para que las baterías y el Arduino comparten un terreno común
En este circuito el transistor actúa como un interruptor permitiendo que la corriente fluya desde el colector a emisor cuando haya corriente en el pin de la base. Esto nos permite utilizar los pines de Arduino para controlar nuestro motor sin necesidad de potencia de nuestro motor con Arduino sí mismo.
