Arduino Bluetooth Control - Windows Phone, PC, tableta (3 / 5 paso)

Paso 3: Montar el proyecto.

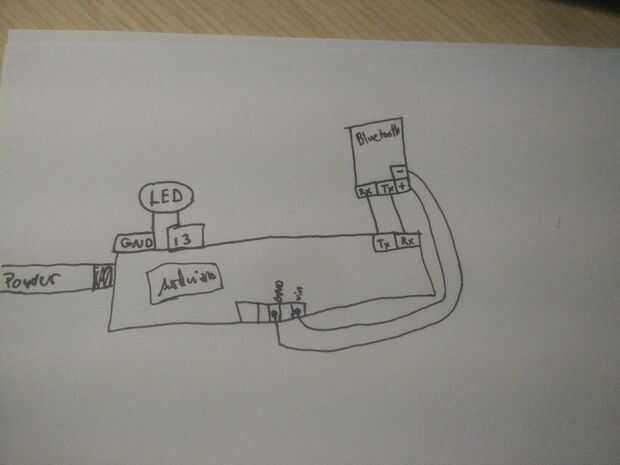

Montar este proyecto para que coincida con mis esquemas de cableado más arriba.

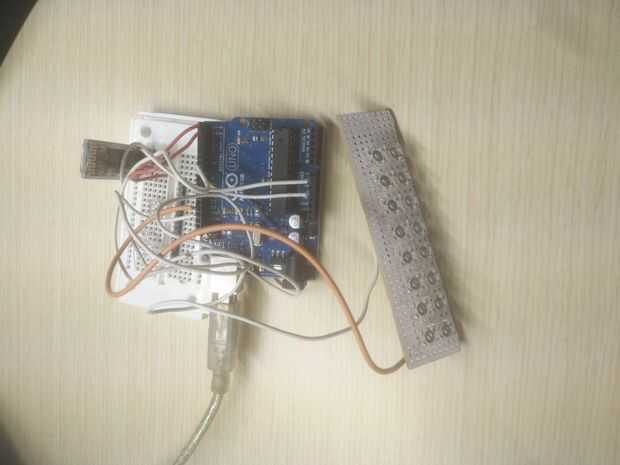

Mi configuración es un poco desordenado, jaja. Puede utilizar cables más cortos.

-------------------------------------

-------------------------------------

Bluetooth = Pin Arduino

BLL VCC = 5v o Vin (USB solamente potencia arduinos)

BL GND = TIERRA

BL Rx = TX perno

BL Tx = pin Rx

-------------------------------------

-------------------------------------

Componente = Pin Arduino

LED + = pin 13

LED - = GND

Si usted no tiene un Led, se puede usar el arduino de led.
