Paso 3: Programación módulo BT con comandos AT
Después de subir el boceto del paso anterior:

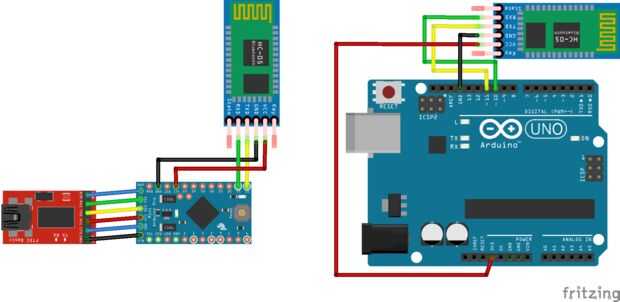

UNO:
Cable TX HC-05 para el Arduino UNO RX en el pin 10.
La RX HC-05 para el Arduino UNO TX en el pin 11 a través del divisor de tensión de alambre explicado antes.
Alambre el HC-05 + 5v de Arduino + 5 o fuente de alimentación ext + 3 o + 5
Uso común GND entre arduino y el módulo de BT.
Conectar Usb a la pc.
MINI Pro:
USB TTL TX para MINI RX(PIN0)
USB TTL RX para MINI TX(PIN1)
USB TTL GND a GND MINI
USB TTL 5v + VCC MINI
BT TX a RX MINI Pin 10
BT RX al TX MINI Pin 11
BT GND a GND MINI
BT + 5v en VCC MINI (dependiendo de su versión mini 3.3v o 5v)
Programación módulo de BT
Iniciar el IDE de Arduino, Open Serial monitor en 9600 o 115200 dependiendo de su marca de fábrica del módulo. Escribir a upercase y Enter, si funciona te van a ver OK repply
Programa con comandos AT la velocidad en baudios de 9600, si es necesario y cambiar el bt, sincronización de contraseña.
(Ver completo en la lista de comandos dentro de bosquejo en paso anterior)
EN + nombre - consulta BT
EN + nombre: nombre - nombre del conjunto de
AT + UART - consulta UART velocidad
AT + UART: 9600 - Set uart a 9600 (tiene que cambiar la velocidad de monitor serial luego. Si usted quiere dejar 115200 que tienes que cambiar el ardudroid esbozar en el siguiente paso a 9600)
AT + PSWD - consulta sincronización de contraseña
AT + PSWD: xxxxxxxxxxxxxxxx cambiar contraseña de sincronización (números 16 char de superior e inferiores, pero no todos los signos)
No pude configurar el comando de configuración de cifrado, si alguien por favor dejar Comentario:
AT + SENM-sistema de consulta de seguridad y cifrado
Las otras configuraciones pueden dejarse por defecto.
Ahora podrá conectar al módulo con su teléfono y emparejarlo con una contraseña segura.
