Arduino Bluetooth HomeControl (Android) (3 / 11 paso)

Paso 3: Conectar los relés para tomas de corriente

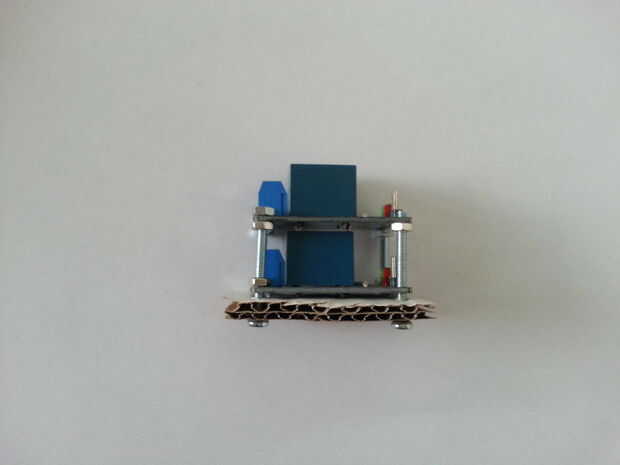

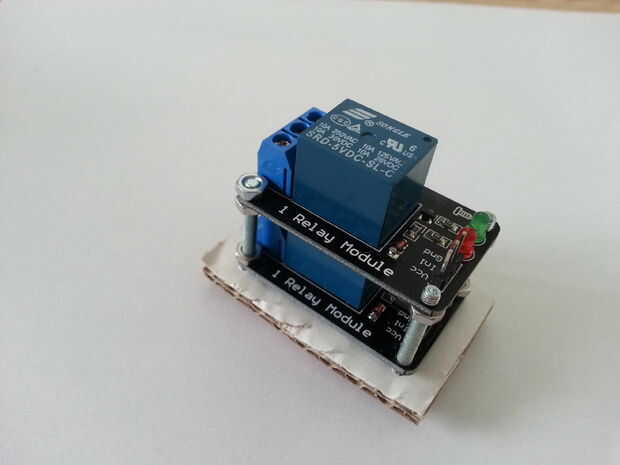

Ahora toma los relés. Hice un pequeño soporte de 4 pernos y cartón.

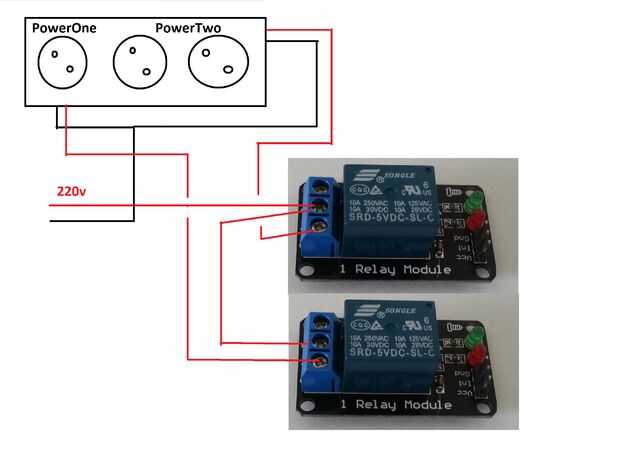

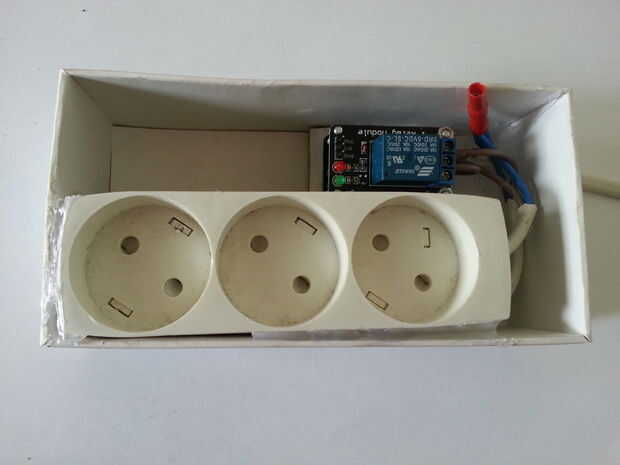

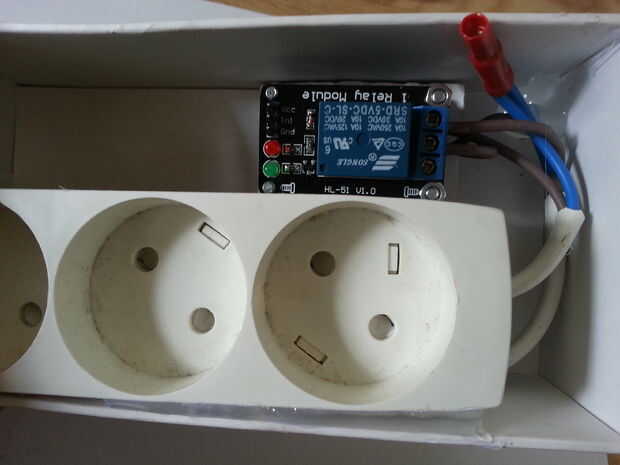

Colocar toma de corriente y relés en le cuadro de HomeControl. realizar las conexiones

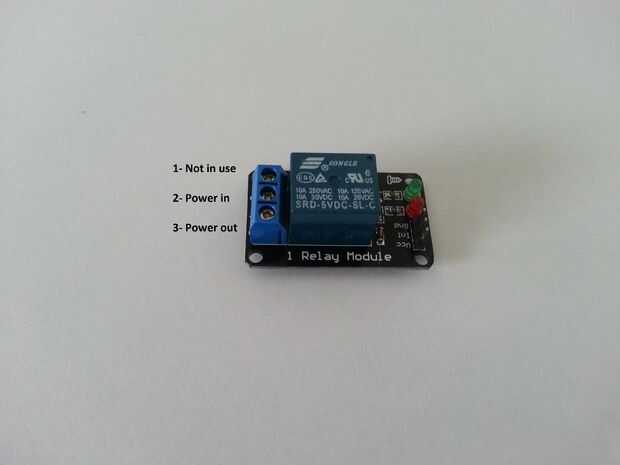

1 - no está en uso

2 - trata de donde proviene el poder. (220V) Conecte el conector macho + aquí. (aquél de antes) aquí.

También tomar un wirer puente y conectar los dos relés de 2 = > 2.

3 - aquí conectas el + a la PowerOne / toma de PowerTwo.
