Arduino: Cableado y programación del Sensor RFID (1 / 6 paso)

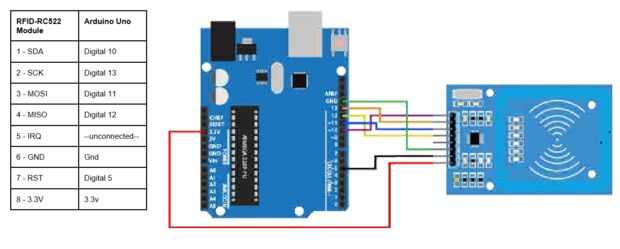

Paso 1: Inicio rápido: cableado

Paso 1: Conecte la ranura SDA de la RFID a la ranura de 10 Digital de Arduino.

Paso 2: Conecte la ranura SCK de lo RFID a la ranura Digital 13 de Arduino.

Paso 3: Conecte la ranura MOSI en la RFID para la ranura Digital 11 de Arduino.

Paso 4: Conecte la ranura MISO de la RFID a la ranura de 12 Digital de Arduino.

Paso 5: La ranura IRQ debe ser relacionado con el Arduino.

Paso 6: Conectar el GND también conocido como ranura de tierra a la tierra en el Arduino.

Paso 7: Conecte el primero a la ranura de 5 Digital de Arduino.

Paso 8: Conecte el - 3.3V a 3.3v para Arduino.
