Arduino cerradura de seguridad (2 / 3 paso)

Paso 2: Prueba el código

En primer lugar usted necesita descargar la biblioteca de Keypad.h y password.h desde abajo de la página web

http://Playground.Arduino.CC/Code/Password

http://Playground.Arduino.CC/Code/Keypad

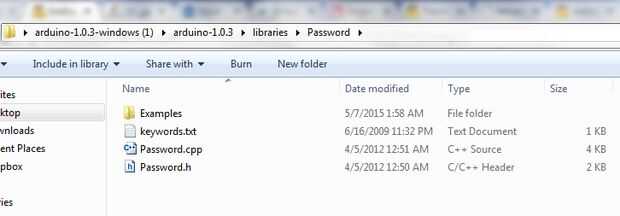

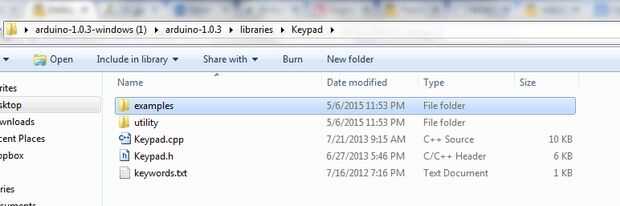

Copiar las bibliotecas extraídas de:

Arduino-1.0.3\libraries\Keypad

Arduino-1.0.3\libraries\Password

Vuelva a ejecutar el sketch de arduino y abra el archivo adjunto (DoorLockFinalVer.ino).

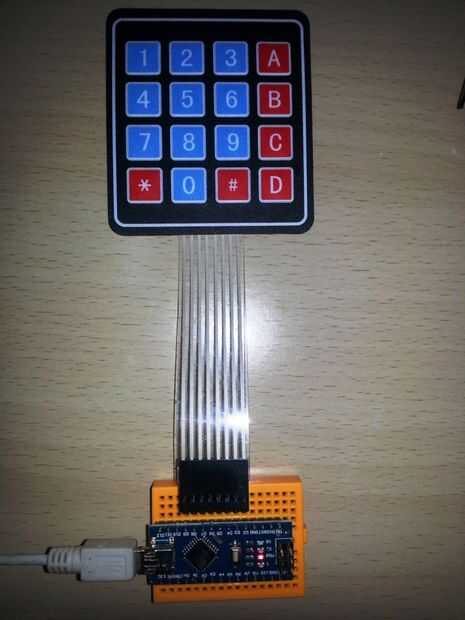

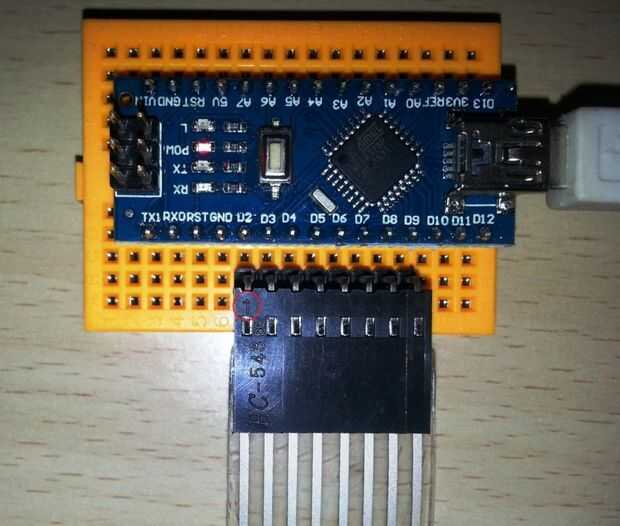

Usé el arduino que Nano conectado en protoboard en la imagen adjunta para verificar que todo configurado correctamente.

después de cargar el código sin error, escriba la contraseña 1234 *, el resultado debe ser conducido en pin13 ON de 1.5 seg.

Luego, también puede abrir a monitor serial para probar.

Una vez terminé pruebas etapa que empiezo a trabajar en PCB y reemplacé el Nano con el Mini Pro para hacer el circuito más pequeño pero necesita adicional módulo UART para programar el tipo de Mini Pro. .
