Paso 1: Construir la tabla
Este paso guiará a través del diseño de construcción. Las tiras de Neopixel y electrónica se describe en el siguiente paso.

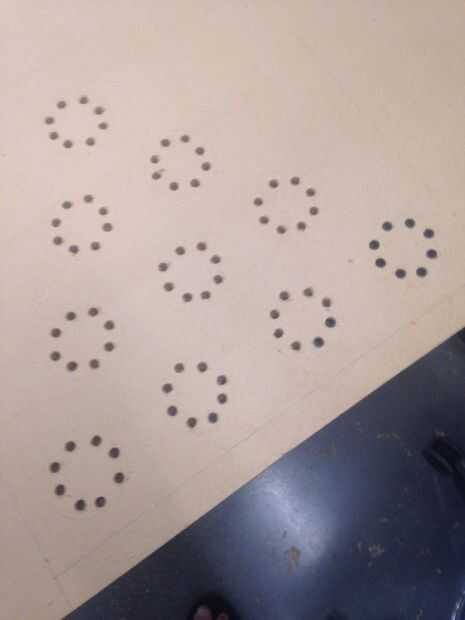

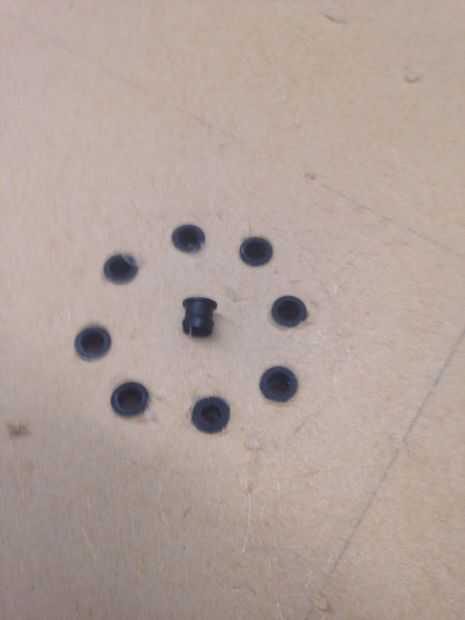

En primer lugar, cortamos la madera para ser 1/2 pulgadas más largo y más ancho que la tabla. Luego, cuidadosamente medidos y marcados donde necesitan los agujeros a taladrarse para coincidir con el diseño de diez copa para cerveza pong. A continuación, los agujeros perforados y poner en las carcasas de LED en los agujeros con pegamento caliente, como se muestra en las dos primeras imágenes. El LED entonces se pegará en la tripa firmemente. Antes de poner el LED, nos aerosol pintado a los lados de la tabla y la tabla entera de madera negro. Los agujeros de las tripas del LED pueden verse en imágenes 1, 2.

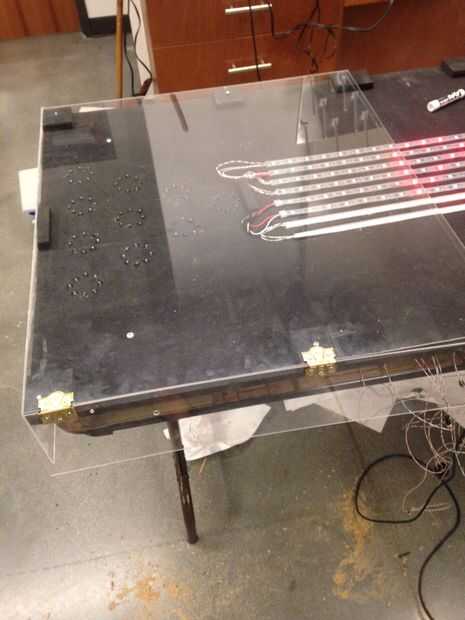

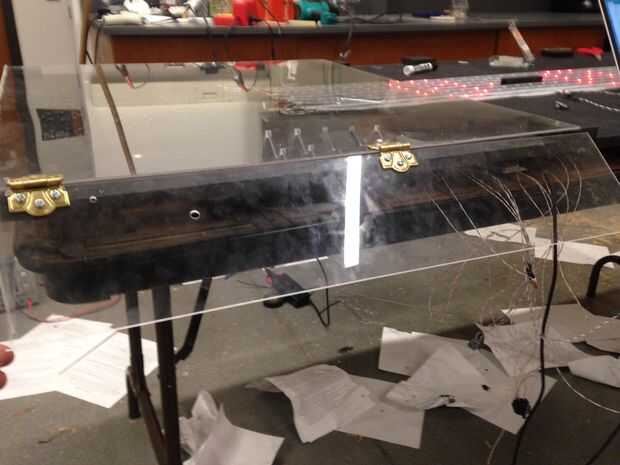

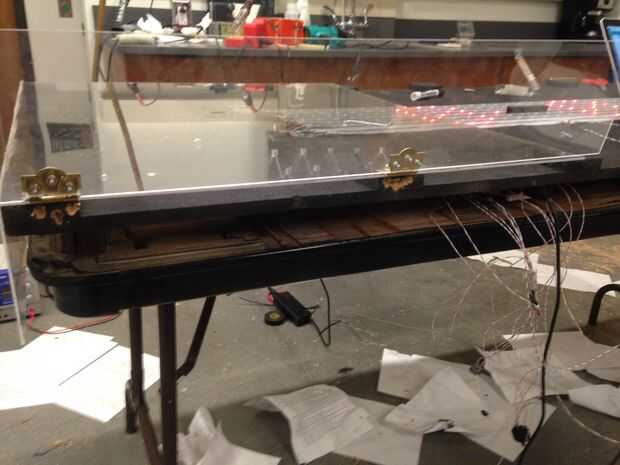

Después de esto, ponemos 2 pulgadas de la madera en la cima de la tabla para el tablón de madera que tiene el LED de descansar encima de, dejando espacio para el cableado. Esto se puede ver en el fondo del cuadro 3. Una vez que todos los LEDs en los agujeros y el cableado se realizó (descrito en el paso siguiente) atamos el tablón de madera a la parte superior de la tabla. Luego colocamos las tiras de Neopixel en el centro de la mesa con epoxy, ya que el pegamento no se pegaron a las tiras. Luego, agregamos el acrílico. Cortamos el acrílico para cubrir toda la mesa y también forman un anillo alrededor de los bordes de la tabla. Utilizamos tornillos y clavos para sujetar el tablón de madera a la mesa y el acrílico a la duela de madera. El acrílico se basa en pequeños pedazos de madera adheridos a la superior del plan de madera. La cubierta de acrílico y los paneles laterales pueden ser vistos en imágenes 4,5,6. Las tiras de Neopixel también pueden verse en estas imágenes, aunque se describirán más adelante.

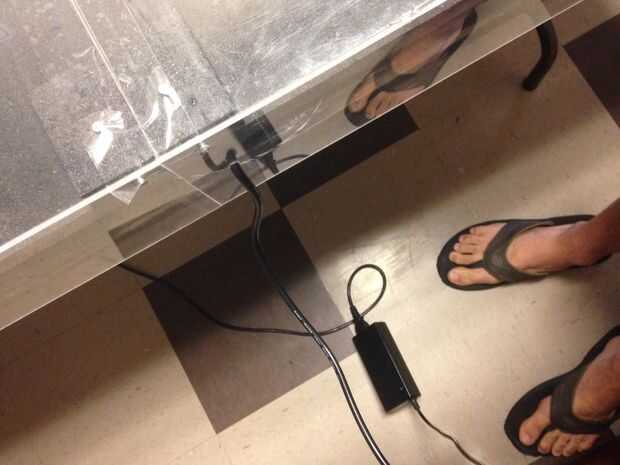

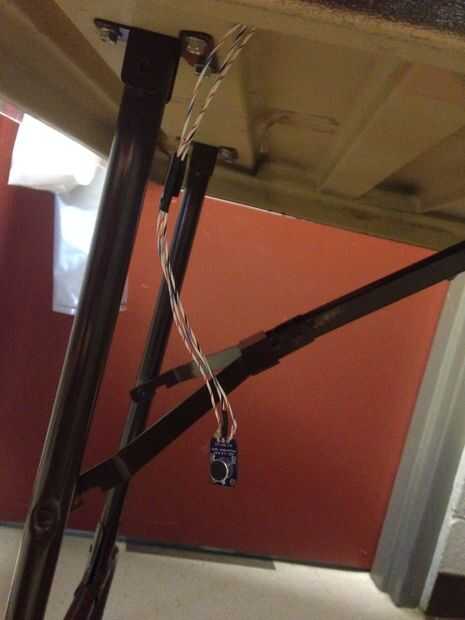

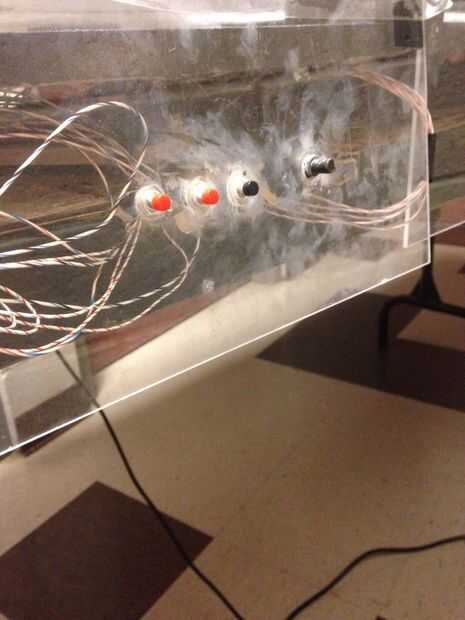

Después de que el acrílico fue agregado, hemos añadido que los botones y rotary switch en el panel lateral que tiene las bisagras. Esto se hizo con pegamento estupendo, pegamento caliente no atenerse, ya con resina resultó difícil. El diseño de botón terminado se muestra en la imagen 7. A continuación ponemos el cable de alimentación a través de un agujero en el acrílico y había conectado a la regleta. El micrófono fue puesto a través de un orificio en la parte inferior de la tabla, como se ve en la imagen 8. La fuente de alimentación (y un par de pies increíblemente atractivos) pueden verse en la imagen 9. Sellador fue puesto entre las hojas de acrílico para hacer la tabla casi agua prueba.
Porque teníamos que ser capaces de acceder al Arduino y protoboard, hicimos uno del lado paneles tienen bisagras, de modo que podríamos levantar para arriba y cambiar el cableado si es necesario. En retrospectiva, han pongamos el protoboard y Arduino por debajo de la mesa, así que estarían más protegido del agua y no habría necesitado las bisagras. Pero en retrospectiva 20/20, a diferencia de mis propios ojos.
