Paso 2: creación de prototipos
1. acertar con el circuito
2. el programa de
3. la presentación física
Este paso es opcional ya que le dará el diagrama del circuito pero te recomiendo que da a ir en un protoboard primero, como confirmará (o no) que tiene todas las piezas que usted necesita y le permiten pensar en la presentación física de todas las piezas para una vivienda o base.

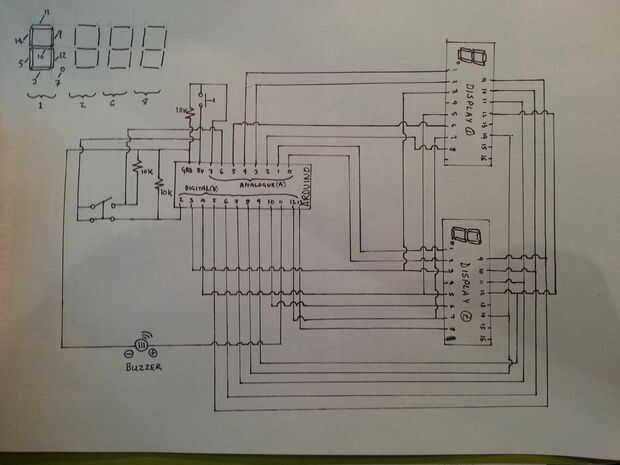

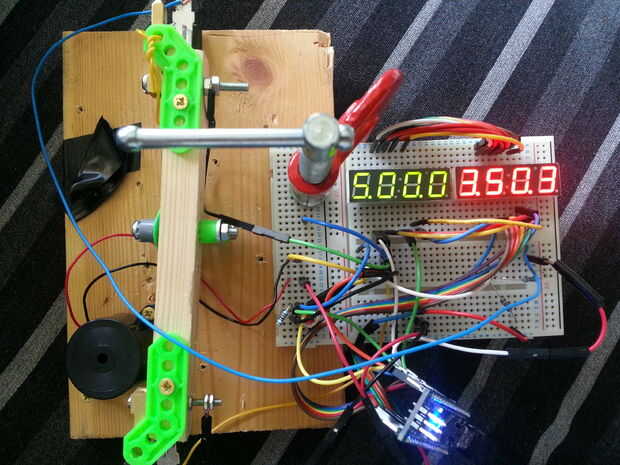

Adjunto aquí una foto de mi prototipo en un protoboard y también un diagrama del circuito. Algunas notas sobre el circuito:
1. en la parte superior izquierda del diagrama se muestra en el circuito el pin en la pantalla que está conectada con el segmento (cátodos) o el dígito (ánodos).
2. se tendrá en cuenta que para cada pantalla los segmentos (cátodos) están conectados al segmento correspondiente en la otra pantalla. Esto es porque la pantalla es multiplexada para mostrar los dígitos correctos
3. el interruptor de reinicio y el eje de balancín está cableado con desplegable de resistencias con el fin de mantener la entrada bajo cuando no está pulsado el botón respectivo. Ver http://www.arduino.cc/en/tutorial/button para más detalles sobre esto.
4 el circuito de potencia es totalmente independiente pero simple. Es 4 baterías del AA en serie con un interruptor se sueldan en el rojo y negro plomos de un cable USB cortado. El cable USB luego entra en el arduino.
