Paso 4: Estructura física
Interruptor de eje de balancín

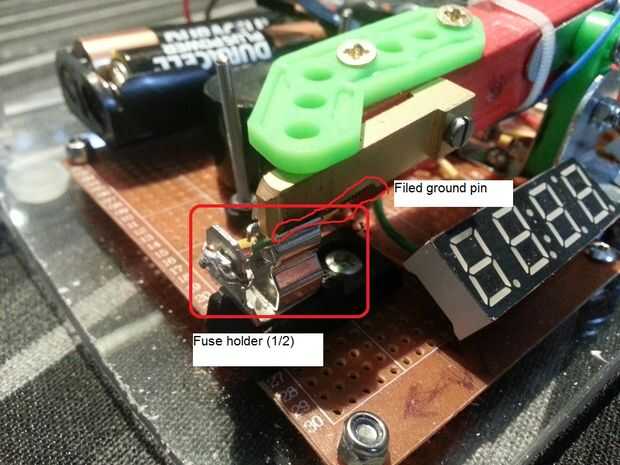

La primera pieza es construir el interruptor de eje de balancín. Este interruptor debe cerrar una de las dos conexiones, pero nunca ambos. También deben ser capaces de equilibrar en el medio donde cierra ni conexión. Esto detiene el reloj. Aquí utilicé una longitud pequeña de madera y se atornilla un conector de tierra de UK a cualquiera de los extremos. Entonces se construye un pivote en el medio para elevar el eje de balancín del tablero. Otra vez usé mi meccano ebay extensivamente para este bit. Cuando el eje de balancín está montado en el tablero las clavijas de tierra deban ir en las pinzas fusible para cerrar la conexión. Para hacer esto tiene una sensación suave presentar hacia abajo los bordes de las clavijas de tierra para ir en el portafusibles fácilmente (ver imagen).
Diseño
Primero montara el vacíos PCB en una hoja de plexiglás con una brecha para el pivote del interruptor de eje de balancín. Entonces tomé retroceden y soldar los componentes y el cable con la misma brecha. Si no haces esto puede que sea difícil empernar las tablas resultantes, vuelva a metacrilato de base.
Dibujar el diseño hacia fuera en papel primero y tener en cuenta:
-Cuán alta será 'hasta' el lado de cada rockero para la vivienda
-algunos componentes como el portapilas y el Arduino USB puerto necesitan ser accesible después de la terminación
-Si los interruptores son para ser montado en la tapa de la caja Conecte sus cables con conectores para que la tapa puede retirarse completamente. (mina solamente tiene una bisagra pero lo hice de todos modos)
Inclina los displays de 7 segmentos mediante la ampliación de las clavijas de un lado con el alambre del fusible que permite ese lado a sentarse más arriba de la Junta
De la vivienda
Había planeado construir una carcasa personalizada pero al final no tengo tiempo suficiente y el plexiglás es difícil hacer así que compré una caja que era de tamaño similar a lo que necesitaba y modificado un poco. Creo que es bueno tener la carcasa transparente para que el funcionamiento se puede ver pero asegúrese de que las baterías y el puerto USB estando disponibles para ajustes del programa.
Que es divertirse y buena suerte!
