Paso 2: Transistores y diodos de Flyback

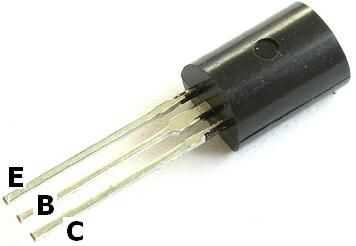

Un Transistor es un semiconductor utilizado para amplificar una señal. Tiene tres pines: un emisor, una Base y un colector.
El emisor es donde la corriente amplificada sale cuando señala
La Base es la señal que controla la corriente más grande. Esto es donde irá la señal de salida del Arduino.
El colector es el pin que recibe la corriente más alta.
En nuestro caso la "corriente más alta" será la salida de 5v de Arduino y la "baja corriente" también será 5v provenientes de un pin de salida digital pero que viene a través del resistor para reducir la corriente por debajo de la tensión máxima de transistores para cambiar correctamente la corriente más alta.

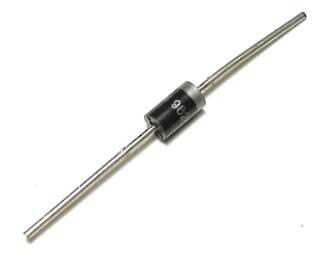

El diodo flyback se utiliza para proteger los pines de Arduino de corriente no deseado creado por dispositivos con imanes como los motores y las bocinas. Un diodo sólo permite el flujo de corriente en una dirección. Cuando el dispositivo con el imán se hace una cantidad pequeña de corriente se crea rápidamente que pueden dañar los pernos cuando fluye hacia atrás. El diodo flyback elimina esta posibilidad. Como dije antes, esto es para fines educativos. La energía generada posiblemente por el altavoz es despreciable pero no sería para un motor de juguete por ejemplo.
