Paso 6: Luces de soldadura y fijación al soporte de ala

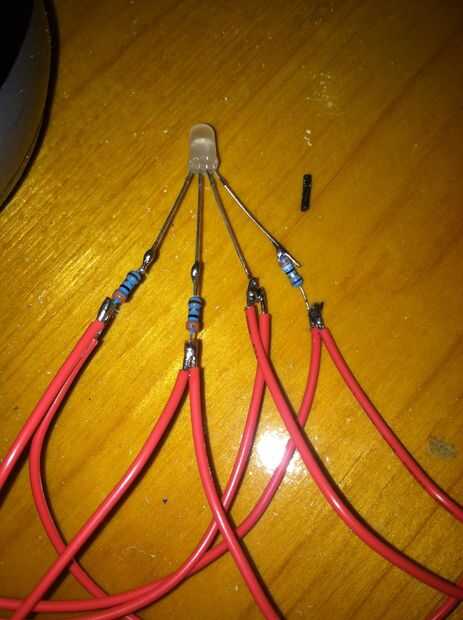

Los pines verdes y azules deben todos tienen una resistencia de 330 ohm soldada a él. Cada perno rojo debe tiene una resistencia de 360 ohm soldada a finalizó y la soldadura de los cables de las resistencias. Ejecute cada cable respectivo para el siguiente LED con resistencias soldadas en las clavijas. Continúe este proceso hasta haber soldado todos los 10 LEDs juntos.

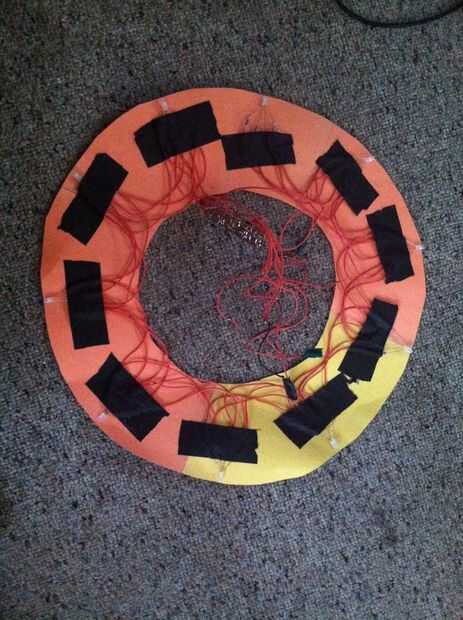

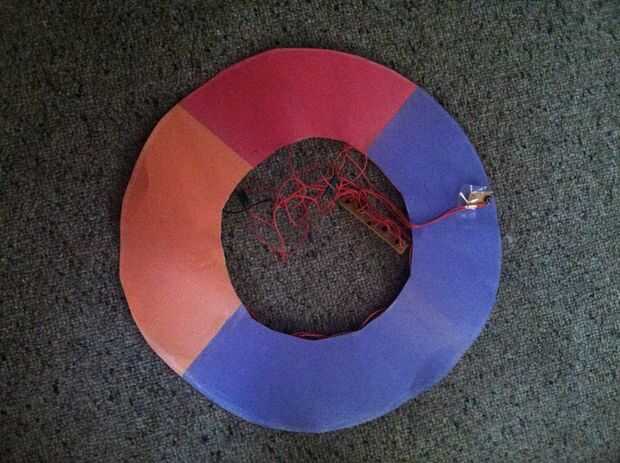

Tomar la matriz de LED y cinta adhesiva en el soporte de borde. Ejecutar el botón en la parte inferior del soporte visera y cinta hacia abajo.
* La diferencia de resistencias para el verde y azul contra el rojo es debido a una diferencia en la caída de voltaje entre los pines. Esto podemos calcular lo siguiente usando ley de Ohm: V = IR -> R = V / I. En nuestra hoja de datos vemos que nuestro LED azul y verde tienen una caída de voltaje de 3V y una corriente máxima de 20mA. Tapar esto en la ley de Ohm obtenemos R =(V_source-V_LED)/i = (9-3) /.02 = 300 ohmios. El LED rojo tenemos: R = (V_source-V_LED) / i = (9-2) /.02 = 350 ohmios. Se utilizó el siguiente resistor estándar más alto que es de 360 Ohms.
