Paso 6: Conexiones eléctricas

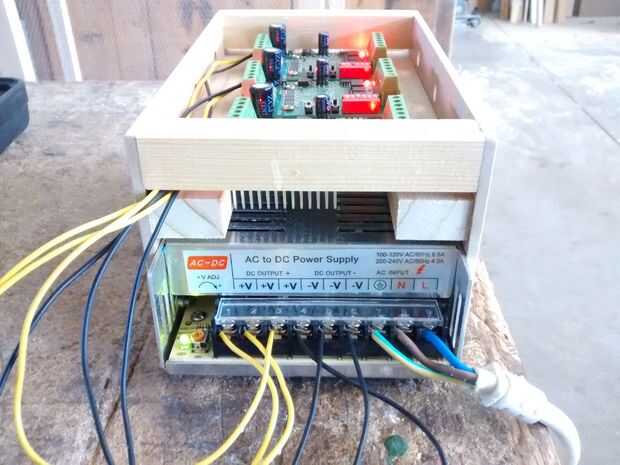

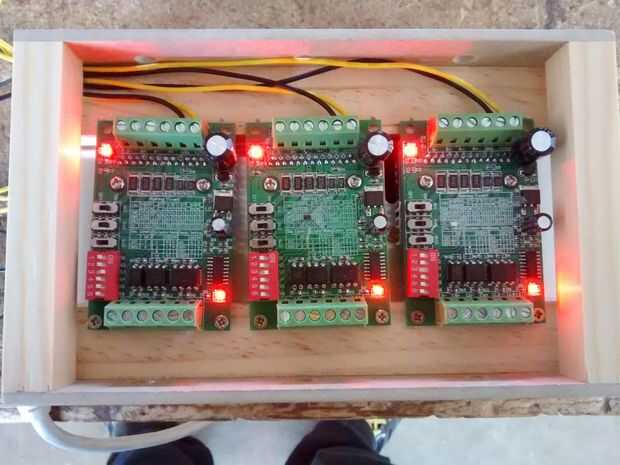

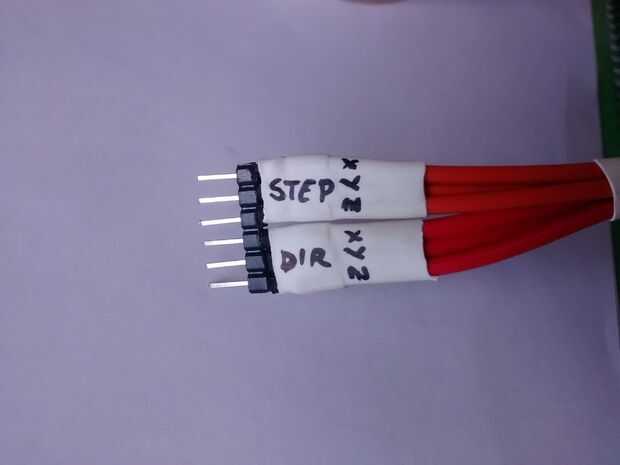

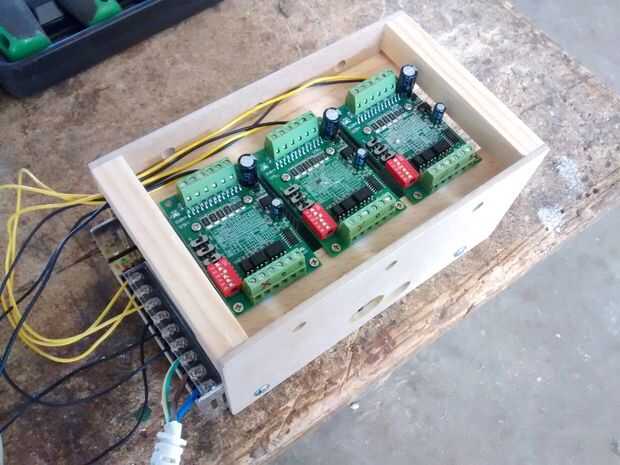

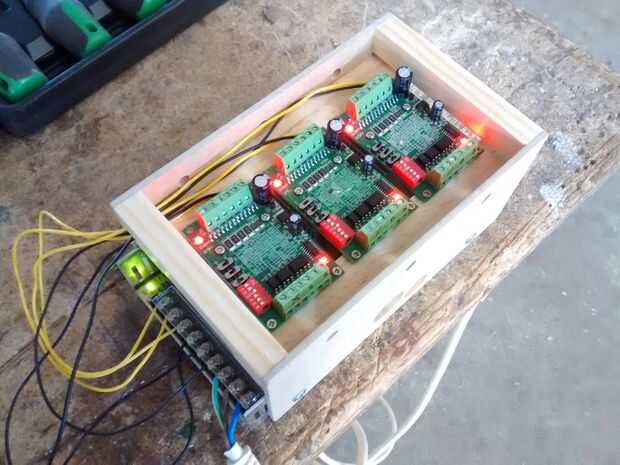

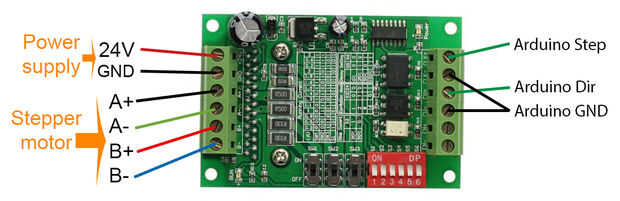

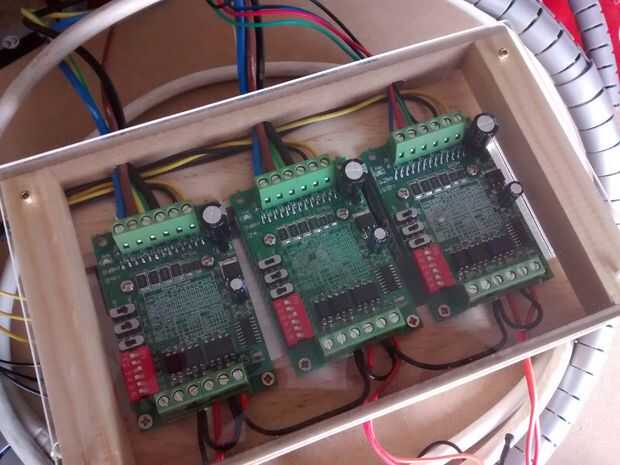

La connectiosn son simples. Usted necesita utilizar un driver para cada motor. Cada conductor necesita alimentación para trabajar. Usar una fuente de alimentación 24V 15A. Seleccionar en los controladores de mi amperaje de motores. El A +, A-, B +, B - corresponden con cada uno de dos bobinas de los motores y sus polos. CLK + (reloj) se conecta con el pin de paso en Arduino, CW + (Clock Wise) se conecta al pin de dirección, CLK y CW se conecta al pin GND. EN + y EN-no tienen que conectar.

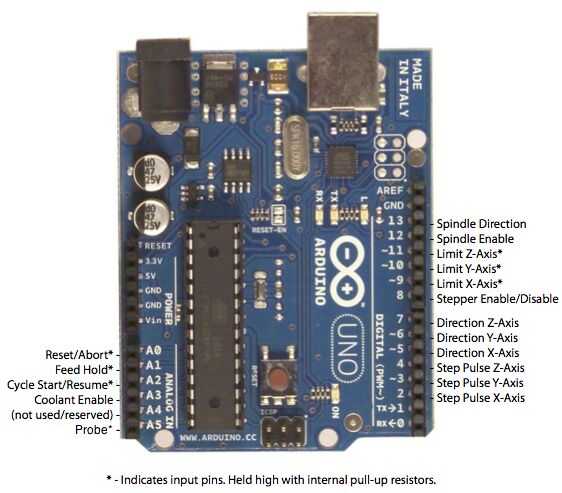

En el enlace de más abajo son el diagrama de pines de Arduino de GRBL y algunas descripciones.
