Arduino coche controlada por Bluetooth (2 / 4 paso)

Paso 2: Montaje del coche de Arduino

El montaje de la plataforma robótica es muy fácil. Si usted compra uno como ese, usted recibirá un manual con todos los pasos.

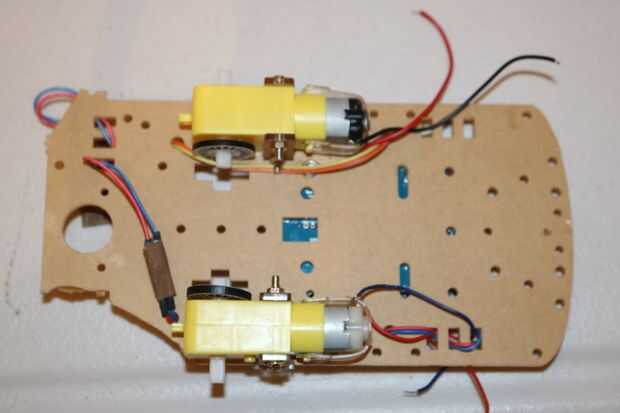

En primer lugar montar el motor 2 en el plataforma robot.

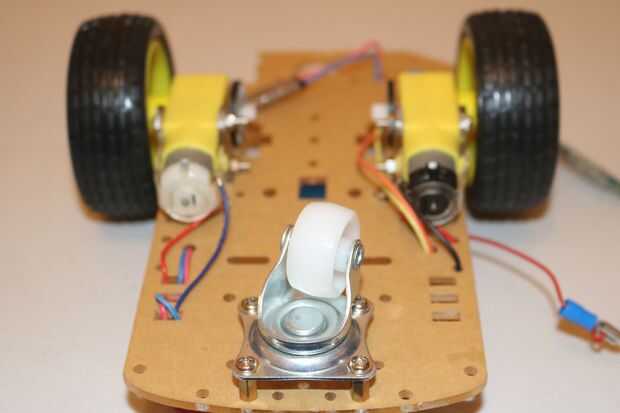

En segundo lugar montar la rueda en el plataforma robot.

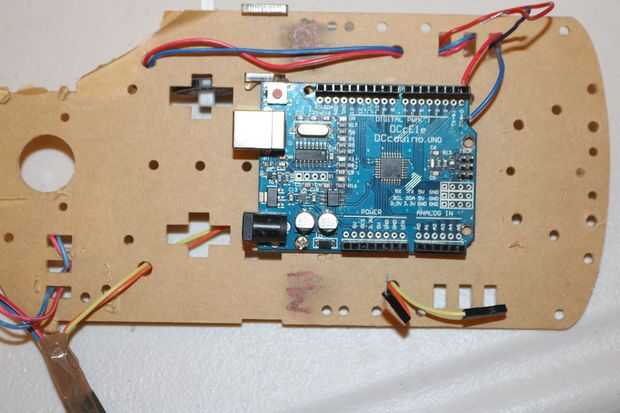

En tercer lugar la Arduino Uno en la plataforma de robot de montaje y coloque el escudo del motor en el Arduino Uno.

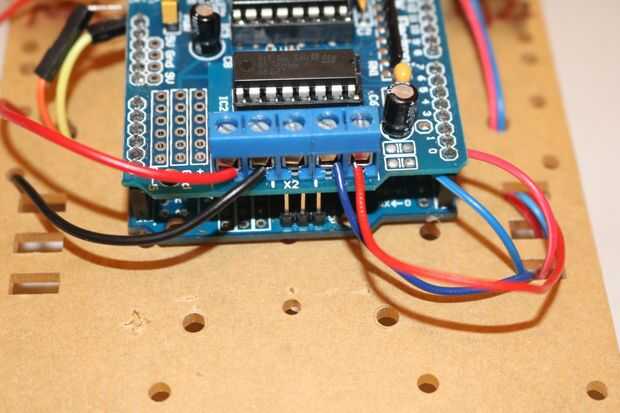

En cuarto lugar Conecte la izquierda y el alambre del motor adecuado indicado en la imagen. (Nota: cable rojo es + y cable negro es-)

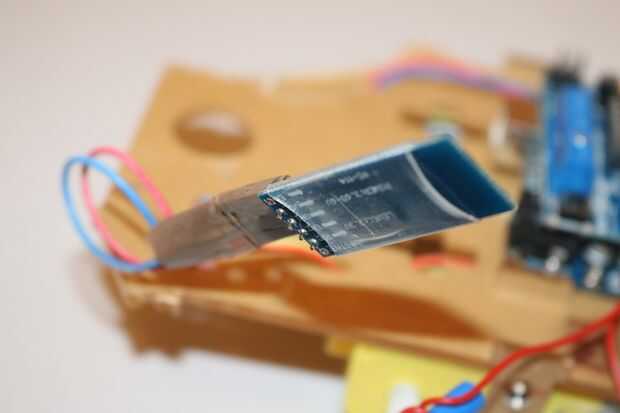

En quinto lugar , conectar el módulo de Bluetooth:

  • RXD a TXD en Arduino Uno
  • TXD a RXD en Arduino Uno
  • VCC de 5V de Arduino Uno
  • GND a GND de Arduino Uno
