Paso 6: Chip Select Pins
Los pernos seleccionar cuatro chip en el cartucho se corresponden con los cuatro chips ROM que pueden estar presentes en el cartucho. El primer chip seleccione pin (Chip Select 0x8000) debe ser alternado (alto a bajo) cuando leyendo cualquier direcciones entre 0x8000 y 0x9FFF. Asimismo, seleccione 0xC000 para 0xC000 a 0xDFFF 0xA000 Select debe ser fijada para direcciones entre 0xA000 y 0xBFFF, Chip Chip y Chip seleccionar 0xE000 para 0xE000 a 0xFFFF.

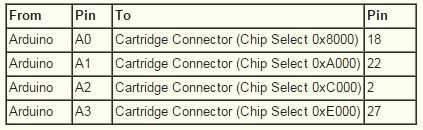

En la imagen de la tabla adjunta se muestra las conexiones necesarias para los pines de chip select.
