Arduino: ColecoVision cartucho lector (7 / 13 paso)

Paso 7: Datos, Vcc y tierra pines

Una vez que seleccionan la dirección pernos y chip terminales han sido cableados para arriba, los datos, Vcc, y suelo pernos del cartucho pueden ser conectados a Arduino.

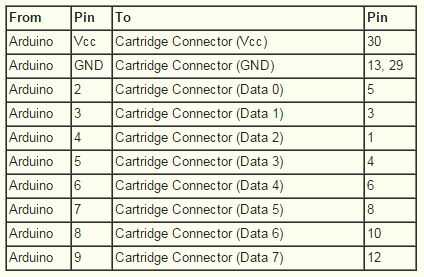

En la imagen de la tabla adjunta se muestran las conexiones requeridas para los datos, Vcc y tierra pines.
