Arduino: Cómo conectar sensores y elementos comunes

A veces, simplemente parece que no puede averiguar cómo hacer un circuito para trabajar! Este instructivo le ayudará a utilizar tus aparatos electrónicos de la manera que estaban destinados a ser utilizados demostrándole cómo conectar a la placa Arduino.

entré en este Instructable en el (caducado) Robótica concurso, así que por favor vote si le gusta!

Además, no dude en comentar!

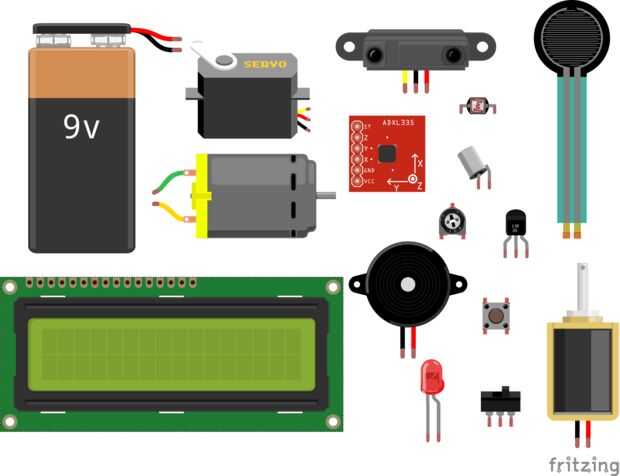

Este Instructable incluye instrucciones para el uso correcto de estos elementos:

Batería16 x 2 LCDServo
Motor de la C.C.Detector de movimiento IRAcelerómetro
Zumbador piezoeléctricoLEDPotenciómetro de
Interruptor de inclinaciónSensor de temperaturaPulsador
DHT-11Joystick de pulgarFlex Sensor
Interruptor de palancaSensor de presiónSolenoide de
Motor paso a paso

Vea Referencia del código de Arduino:

http://www.Arduino.CC/en/Reference/homepage

ACTUALIZACIÓN:

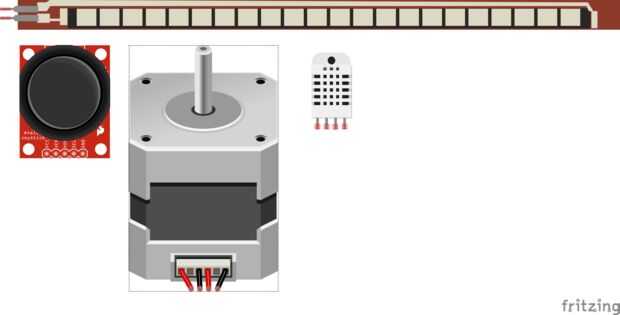

  • DHT-11, ha añadido Joystick del pulgar, flexión Sensor y Motor paso a paso
Etiquetas: Arduino, LED, Sensor, Sensor de presión, Paso a paso, Interruptor, Temperatura, Pir, Batería, Servo motor, Potenciómetro, Acelerómetro, Pantalla lcd, Piezoeléctrico, Salida, Joystick, INFRARROJO, Entrada, Playstation, Fotocélula, Conexión de botón, Photoresistor, Sensor de inclinación, DHT-11 flex sensor
