Arduino: Cómo conectar sensores y elementos comunes (2 / 4 paso)

Paso 2: Fotorresistores y otros utilizan sensores

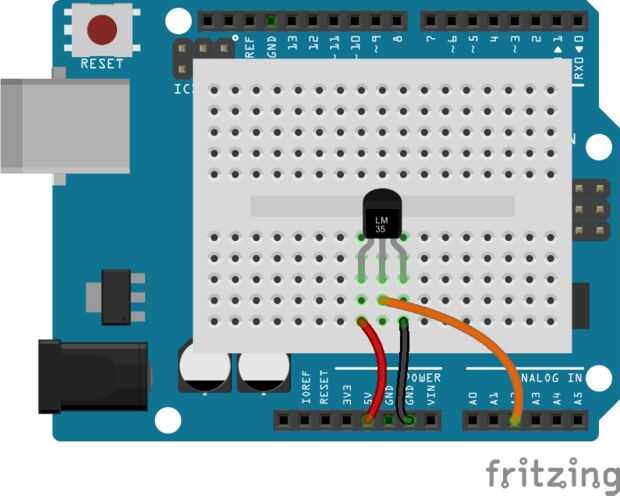

  1. Sensor de temperatura - conectar a 5v, tierra, y medio va a un pin analógico
  2. Fotorresistencia - conectar a 5v, tierra a través de un resistor de 10kΩ (marrón-negro-naranja), y el lado puesto a tierra también va a un pin analógico

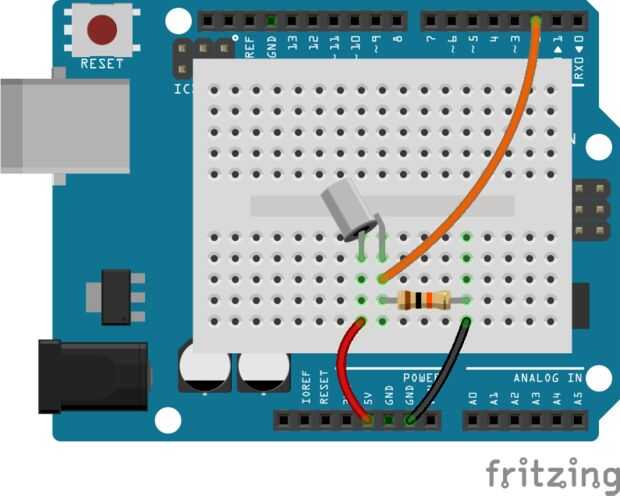

  3. Interruptor de inclinación - conectar a 5v, de tierra a través de un resistor de 10kΩ (marrón-negro-naranja), y el lado puesto a tierra se va a un pin digital

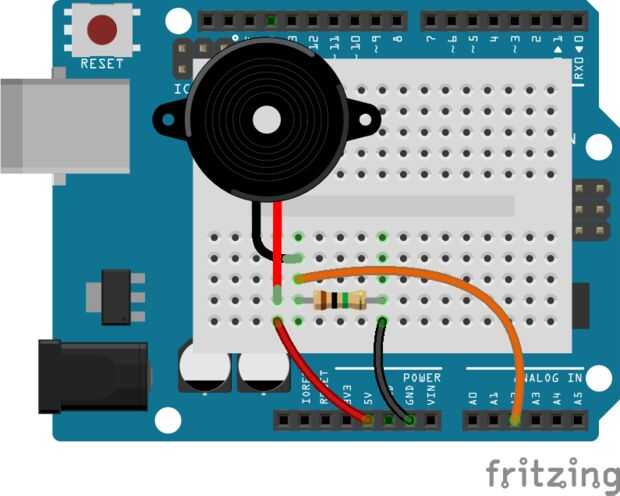

  4. Piezoeléctrico (como entrada) - conectar a 5v, tierra a través de un resistor de 1MΩ (marrón-negro-verde), y el lado puesto a tierra también va a un pin analógico

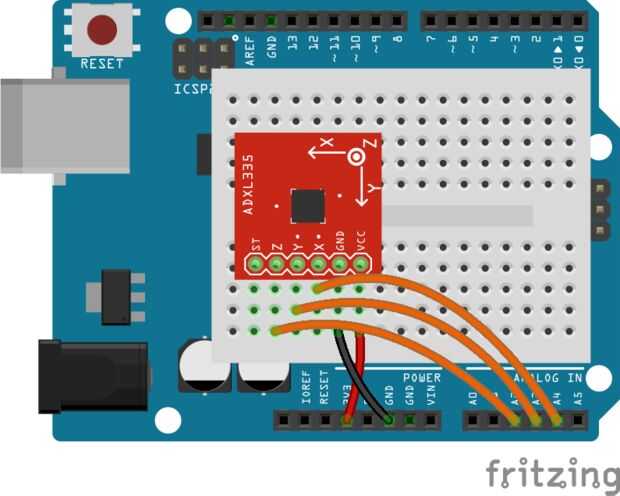

  5. Acelerómetro de tres ejes - el pin 1 es desconectado, pines 2-4 ir a un pin analógico, pin 5 va a tierra y pin 6 va a 5v

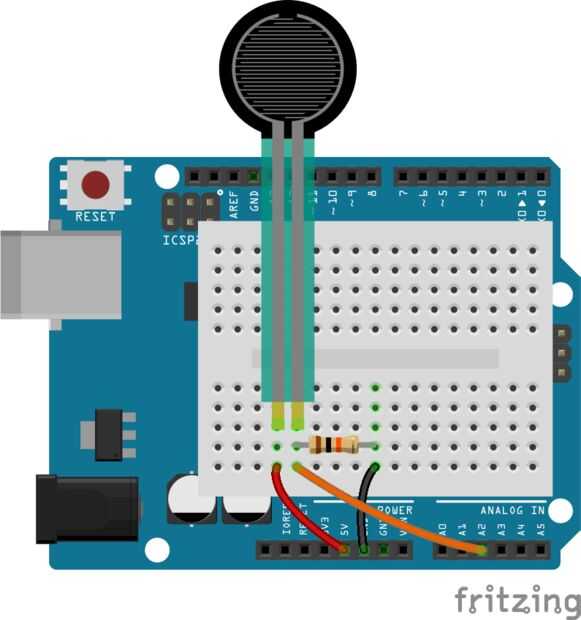

  6. Sensing Resistor - va a 5v, la fuerza y la tierra a través de un resistor de 10kΩ (marrón-negro-naranja). El lado puesto a tierra también va a un pin analógico.

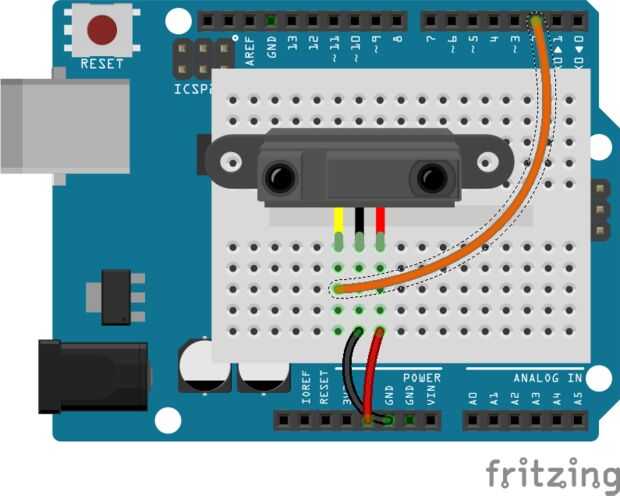

  7. Sensor de proximidad de infrarrojos - va a 5v, tierra y un pin digital.

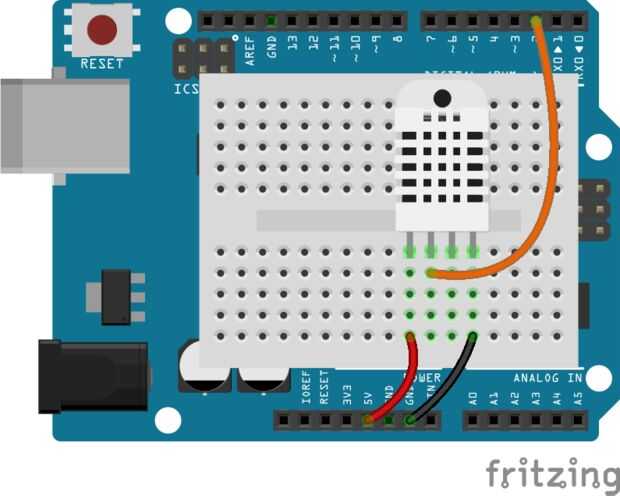

  8. DHT-11 - pin 1 va a 5v pin 2 va a un pin digital y pin 4 va al suelo.

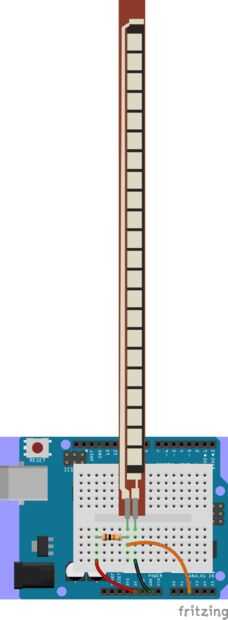

  9. Flex Sensor - pin 1 va a 5v a través de un resistor de 10kΩ (marrón-negro-naranja) y un pin analógico y tierra.
