Arduino compatible Luna Mod Looper (2 / 8 paso)

Paso 2: el circuito

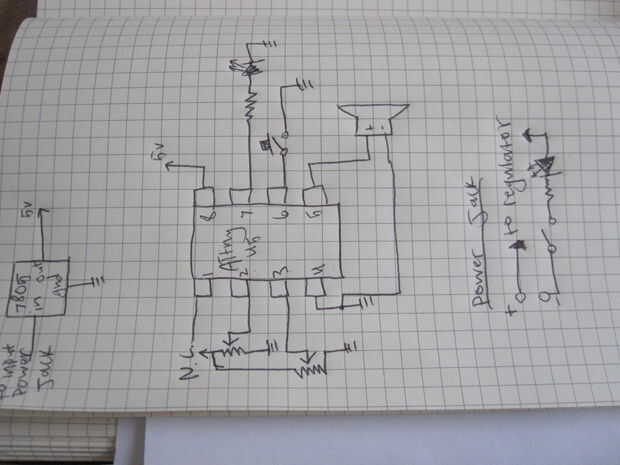

No hay nada especial sobre este circuito. Usando el ATtiny45 tendría que conectar todo a los pines de la derecha y conecte correctamente el 7805, pero si usted está usando la arduino probablemente no incluso necesita un Consejo, todos los componentes son de interfaz. Simplemente conecté mis partes a pernos de cabecera y a los encabezados los encabezados femeninos en la placa de arduino, de esta manera fácilmente podía quitar todo cuando quiero usar mi arduino para otra cosa en el futuro. construcción del circuito debe ser muy estrecho como simple conectarse todo el eje derecho, sin necesidad de hardware adicional.

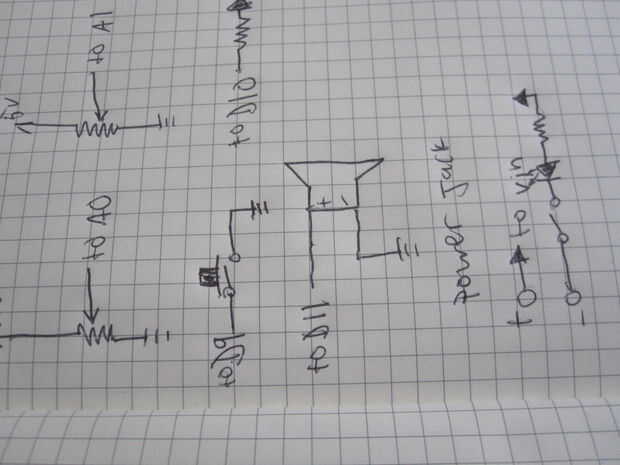

en el arduino, el bote de frecuencia va a A0, el bote de tempo va a A1, el botón de grabación va al pin 9, tempo LED va al pin 10 y el altavoz va al pin 11.

Sobre el ATtiny 45, tienes que elegir qué pines todo irá a puesto que el bosquejo está configurado para el arduino y tendrá que cambiar los pernos. Asegúrese de poner el altavoz y el botón en cualquiera de los dos pines 0 o 1 (5 o 6 en el chip).

Si utilizas el arduino para hacer esto, hay un montón de pines no utilizados y un montón de espacio en el código para agregar su propia personalizada afecta. Tal vez añadir un botón de deslizamiento, o tal vez incluso un pote LFO. Prácticamente no hay límites. Incluso con el ATtiny45 podría reemplazar el LED del tempo con un pote de botón y agregar algunos efectos extras.
