Paso 3: Pegamento + pila la solettes
Teoría:
Este paso es la clave para conseguir la escalera entera de monos funciona correctamente--combinar solettes en serie con una técnica shingling superglued. Salidas de cada solette o cualquier pedazo de mono o policristalino silicio PV de hecho, alrededor de 0, 5 - 0.6VDC, que no es suficiente voltaje para hacer muchas cosas útiles. Así que, tenemos bastantes de estos solettes combinan en serie para que suman sus salidas de voltaje.
Con el fin de poder un arduino (3.3V - 5V, dependiendo del modelo de arduino), necesitamos un mínimo de 7 solettes en serie (o 3.5Vopen). Solettes estamos usando la salida Im (o la corriente máxima en el punto de máxima potencia de las células - punto máxima potencia aquí: http://en.wikipedia.org/wiki/Maximum_power_point_tracking) de alrededor de 100 mA por solette. Por lo tanto, ya que estamos combinando el solettes en serie, los voltajes se suman, pero no la corriente. O, ponerlo otra manera, de 7 de nuestros solettes en serie salida 3.5VDC-ish y 100mA con una carga perfecta fuera en el sol de mediodía glorioso.
Si sin embargo el panel solar está atascado en una bombilla, como un 14W compacto fluorescente, puede entregar sobre 10mA (si se exige).
A la solettes: (+) la salida es el vientre gris de la primera solette en tu stack de ventilador de Tejas. La salida de (-) de la serie de ventilador conectado puede acceder ya sea en los corredores de tinta plata barra o blanco en la superficie azul de la solette final en tu stack, o mediante un solette "falso" que no produce electricidad pero solo sirve para hacer las conexiones de superficie superior a un vientre de solette. Vea el video aquí para una explicación más detallada: http://www.youtube.com/watch?v=nsX6r-_Nn6Y
Qué hacer:

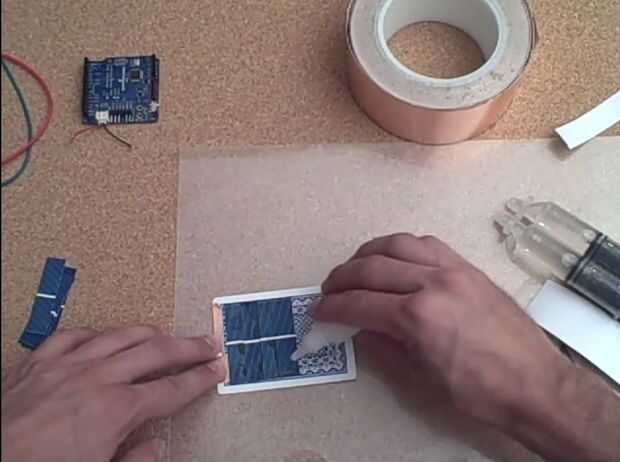

Unos toques de pegamento (otra vez, el muy fina líquida claro cosas--también conocida como cianoacrilato), unos segundos de presión y tú mismo tienes una conexión de serie solar! Repetir 7 veces para un Arduino Pro (o 8 veces si usas una falsa solette a telecine el poder a su cinta de cobre) o 10 - 11 veces más otros Arduinos. Esto también funciona con las nuevas tarjetas de Leonardo.
