Paso 9: receptor

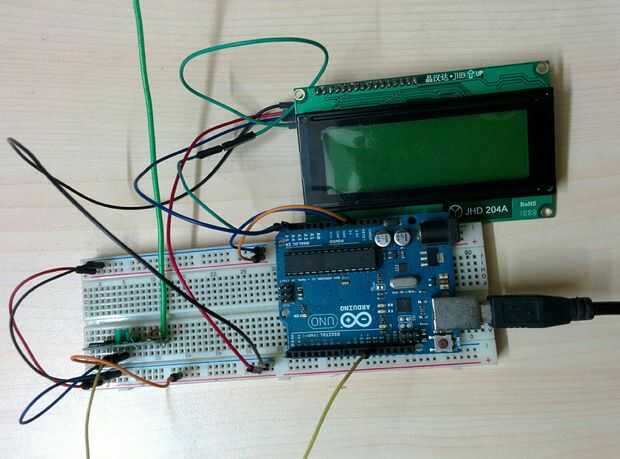

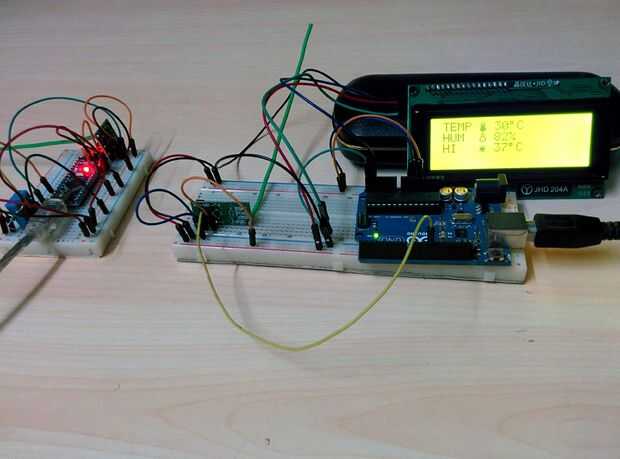

El módulo receptor recibe los datos meteorológicos por un receptor de RF y es procesada por el Arduino UNO. Visualización de los datos procesados a través de un char de 20 x 4 pantalla de LCD. También puede elegir un 16 x 2 LCD también. La razón principal para usar a un char de 20 x 4 LCD es display es que puedo visualizar gran número de parámetros de tiempo.
Añadir un módulo I2C a la LCD para reducir el número de la conexión con arduino (requiere solo 4 cables).
Si no tienes un modulo I2C vaya a mi tutorial en tutorial de LCD para el código del ejemplo y conexión.

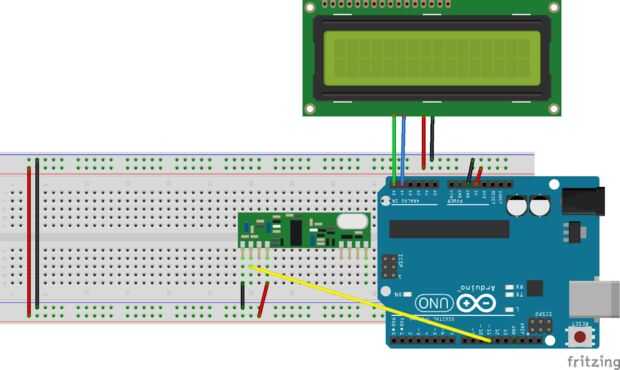

Conexión del LCD:
El LCD I2C tienen solo 4 pines (GND, VCC, SDA, SCL)
LCD--> ARDUINO
GND -> GND
VCC--> 5V
SDA--> A4
SCL -> A5
Conexión del receptor de RF:
El receptor de RF tiene 3 pines (VCC y GND y datos).
Receptor RF--> ARDUINO
VCC--> 5V
Datos--> D11
GND -> GND
Nota: Agregar una antena en el receptor de RF para aumentar la range.click aquí
Después de conectar cada carga lo Rx_code adjuntadas abajo
