Paso 6: Cargador de batería de ión de litio
Entre el cargador todo lo que he discutido antes, lo que más me gusta. Este es el pack de batería más potente y eficaz. Lo interesante es que usted puede usar para cargar cualquier gadget usb funciona como teléfono inteligente, tableta, MP3, etc..
Si nos fijamos en la tabla periódica, usted encontrará que el litio sea en el extremo izquierdo de la primera columna, donde viven todos los elementos más reactivos.
PRECAUCIÓN:
Se deben tomar ciertas precauciones cuando se trabaja con baterías de iones de litio. Con el fin de mantener una tensión muy precisa cuando se carga. El 3.7V baterías estamos utilizando en esta guía deben tener una tensión de carga de 4.2V. Un volt alto o un volt baja puede significar fuera de la reacción química de control que puede llevar al peligro.
No te preocupes un conveniente controlador de carga de batería de ión de litio va a resolver el problema anterior.

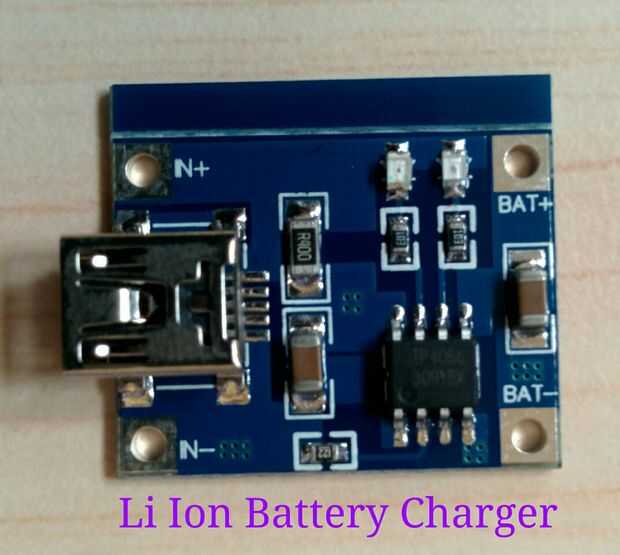

Batería de litio carga tablero usado en este proyecto tienen las siguientes especificaciones:
>> Ajustable de corriente 1A.
>> Precisión - 1.5% de la carga.
>> Entrada voltaje: 4.5V-5.5V.
>> Completo de carga voltaje-4.2V.
>> Led indicador rojo está cargando azul se está cargado por completo.
>> interfaz mini USB de entrada.
>> Temperatura de trabajo - 10 ° c a + 85 ° c.
Usted puede comprar de eBay
Conexión del circuito:

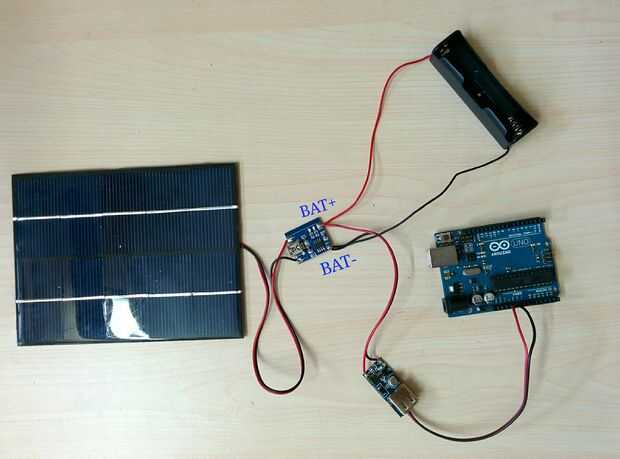

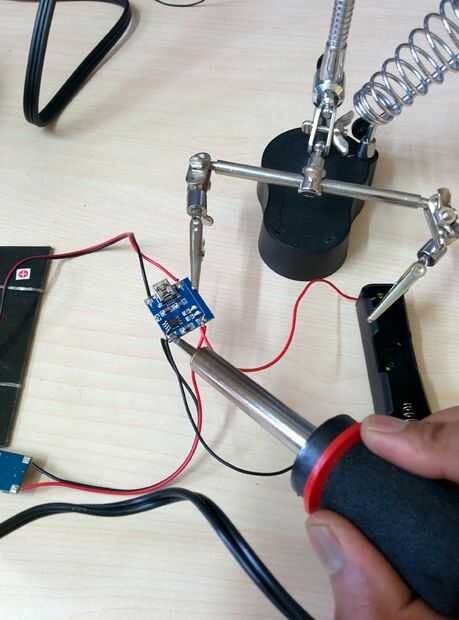

Soldar el terminal positivo de la entrada del convertidor (cable rojo) y batería titular positivo terminal (cable rojo) BAT de la Junta carga +.
Soldar el polo negativo de la entrada del convertidor (cable negro) y el terminal negativo de soporte de la batería (cable negro) a BAT - la Junta carga.

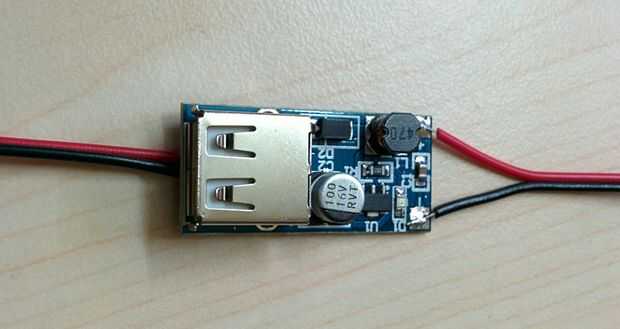

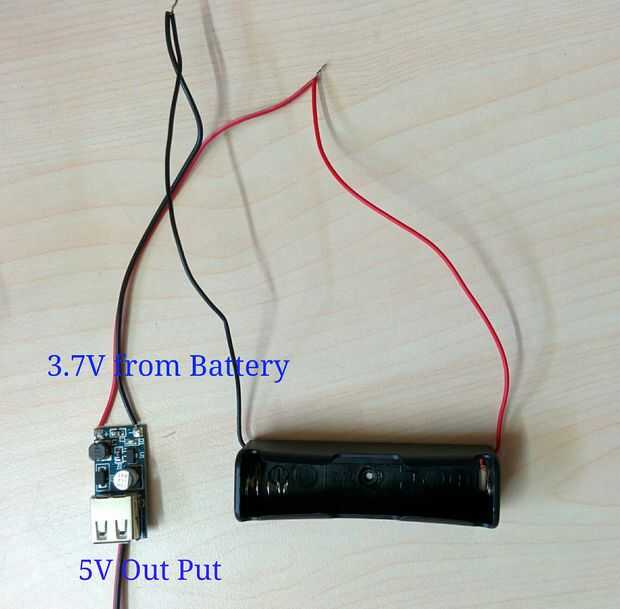

La salida del convertidor boost es un terminal USB. Para alimentar un circuito de tablero de pan necesitamos dos cables para la conexión. Así que tenemos que modificar algo según nuestros requerimientos.
El usb tiene cuatro terminales (5V, D-, D + y GND).

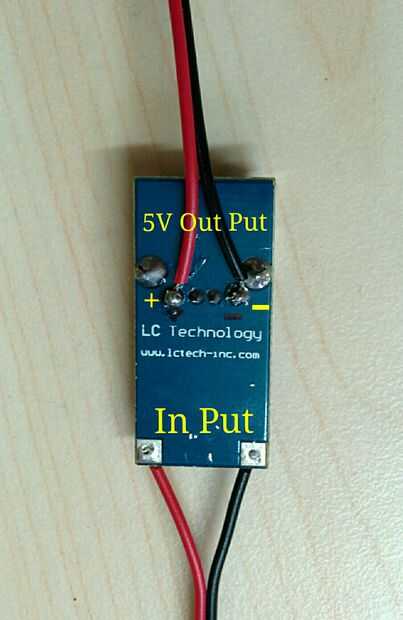

El rojo y cable negro a la soldadura el + y - respectivamente como se muestra en la parte posterior del convertidor boost.
Nota: El convertidor no tiene ninguna marca. Así que use mi imagen durante la soldadura.
