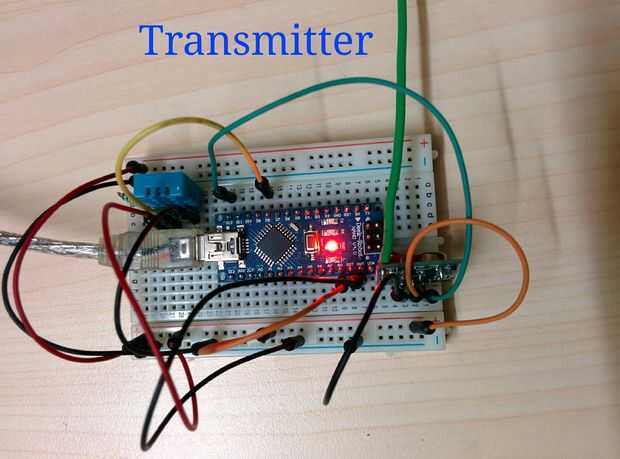

Paso 7: transmisor
El módulo transmisor contiene el sensor DHT11 que es un sensor relativamente barato para medir temperatura y humedad del ambiente. Es bueno para las lecturas de humedad 20-80% con 5% de precisión y para las lecturas de temperatura de 0-50 ° C con precisión de ±2 ° C.
He pedido que el Sensor de presión barométrica (BMP085) y la lluvia caen sensor de eBay para la previsión de más datos. Por el momento estoy contento con la temperatura y la humedad.

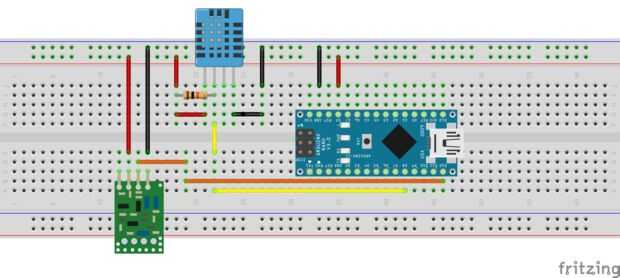

Los datos meteorológicos se miden por DHT11, procesado por un Arduino nano/pan tablero arduino y transmiten de forma inalámbrica a través de un transmisor de RF.
DHT11 conexión:

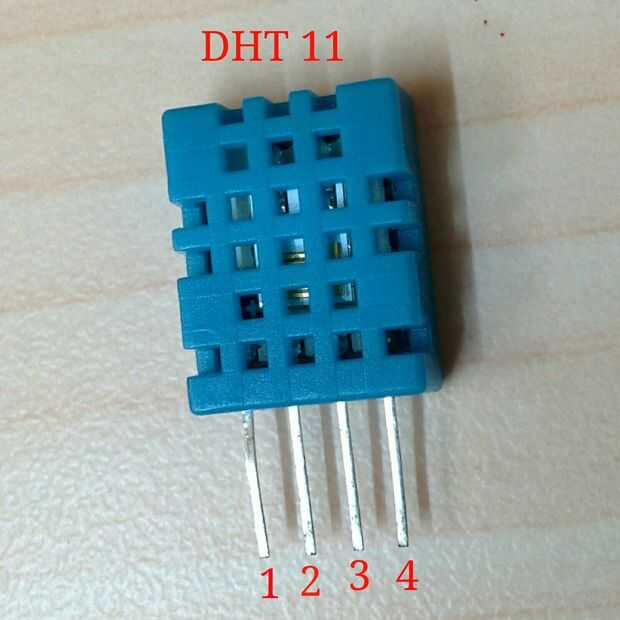

DHT11 sensor tiene 4 pines: 1 -> Vcc, 2 -> datos, 3 -> NC, 4 -> GND
DHT11--> ARDUINO
VCC--> 5V
Datos--> D8
NC--> sin conexión
GND -> GND
Conectar una resistencia de 10K entre el pin VCC y datos de DHT11
Conexión de transmisor del RF:
El transmisor de RF tiene 3 pines (VCC y GND y datos).
Transmisor RF--> ARDUINO
VCC--> 5V
Datos--> D11
GND -> GND
Nota: Agregar una antena en el transmisor de RF para aumentar la range.click aquí
Después de conectar cada cosa, subir el bramido del Tx_code Unido
