Paso 8: Hacer un recinto para Tx módulo

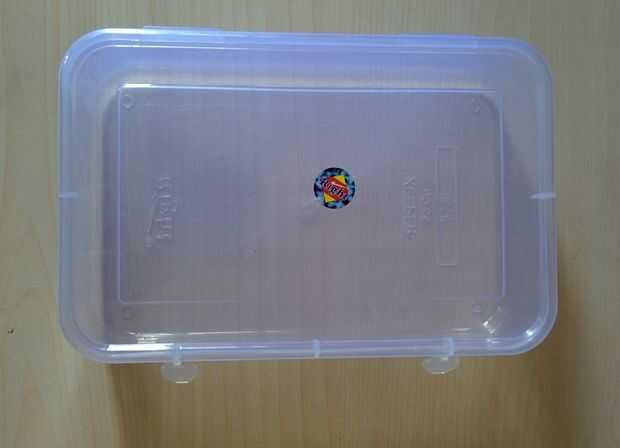

Usé una caja de plástico para la carcasa del módulo transmisor.

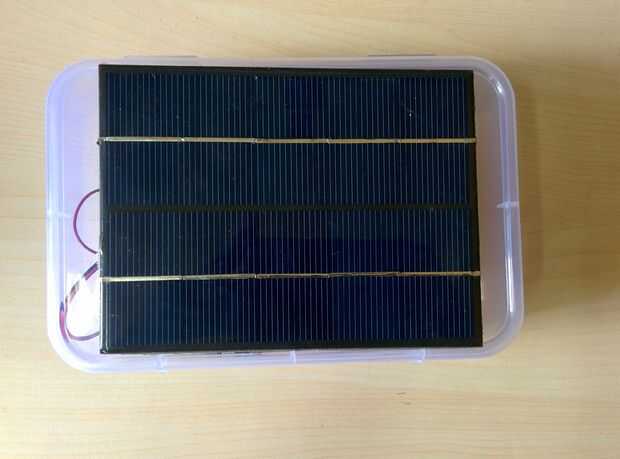

Hacer un agujero en la parte superior de la caja de plástico para insertar el cable del panel solar.

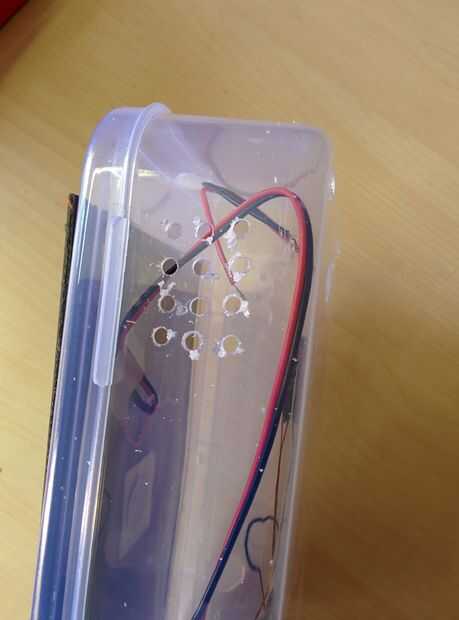

Hacer pequeños agujeros en el lado de la pared (frente a la cara) para entrada de aire fresco (para medir los datos exactos) .leer las fotos.

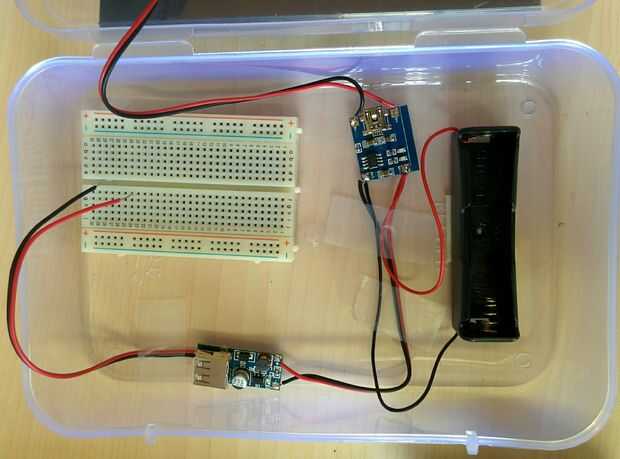

Coloque el circuito de carga (hecho anteriormente) dentro de la caja.

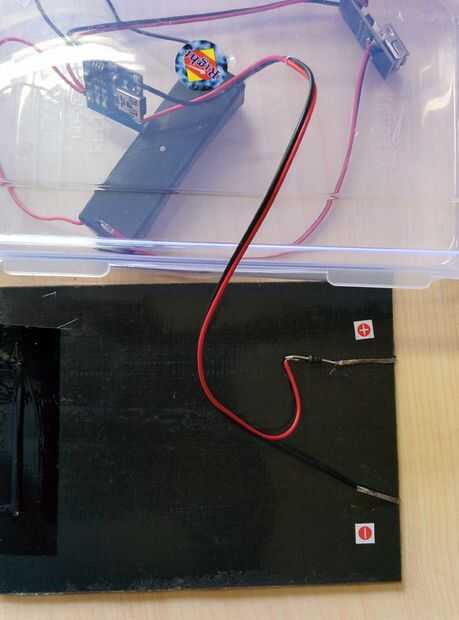

Sacar los cables del cargador de batería de iones de li (IN + y IN-)

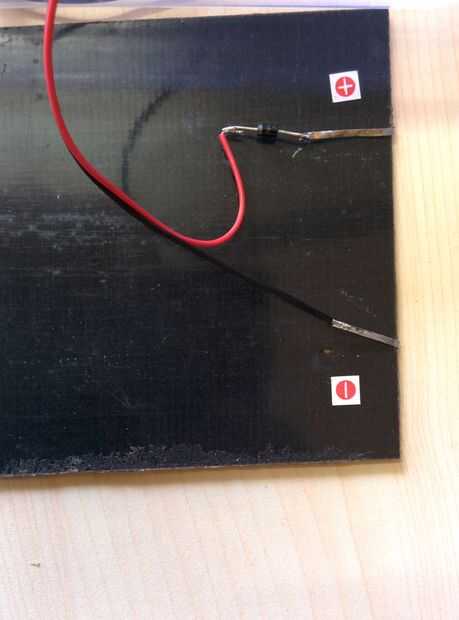

Soldar el terminal positivo del panel solar al terminal positivo del diodo y el terminal negativo del diodo al cable rojo del cargador.
Suelde el cable negro a la terminal negativa del panel solar.

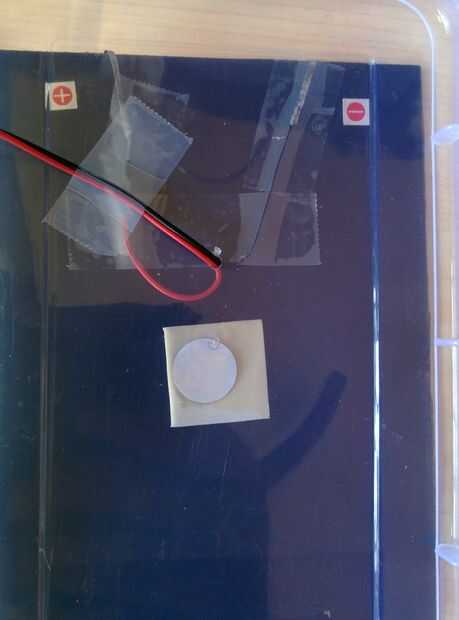

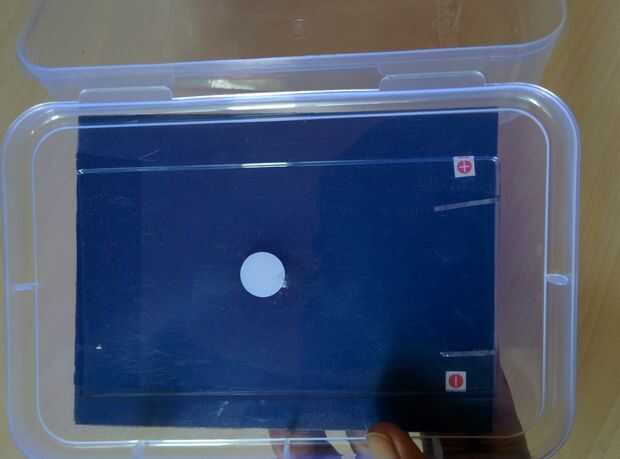

Para montar el panel solar y soporte de la batería usé skotch cojín. El tablero de mini pan tiene teclado incorporado para pegar.
Grifo de uso para pegar el alambre firmemente.

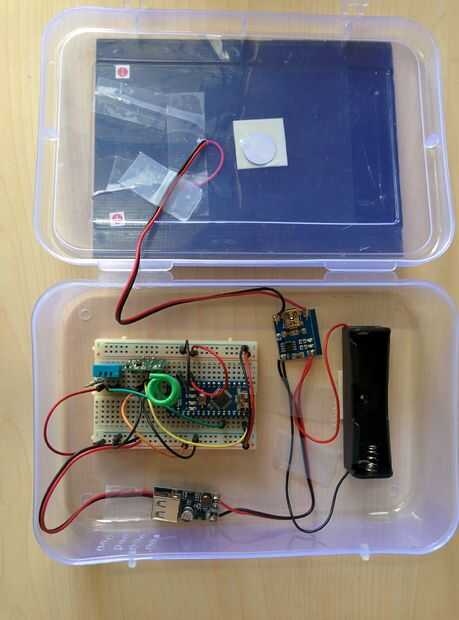

Conectar los 5V (+) y GND (-) terminales del convertidor al pan tablero rojo rail(+) y azul carril (-) respectivamente.
Para probar exponga a la luz solar, usted verá el led en rojo todos (arduino, convertidor, carga) las juntas se iluminarán.
