El tema aquí es conectar el Arduino a la pantalla de MM5451 LED
controlador. Esto está escrito en C para demostrar el funcionamiento del registro de cambio y programación bit a bit.
Utilizando solamente dos pines de entrada (reloj y datos) para la entrada de la serie produce 35 salidas de drenaje abierto. Las 35 salidas son fregadero 15mA.
Generador de corriente interno elimina la necesidad de resistores externos y tiene control de brillo continuo. Gran tensión hasta 13,2 v - entradas de nivel TTL.

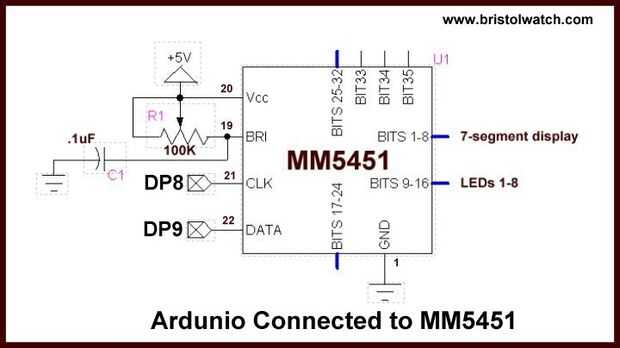

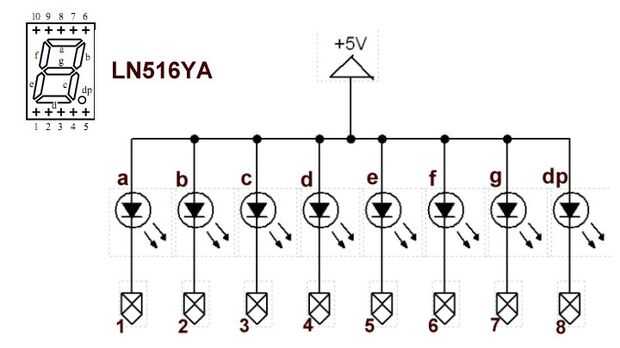

La figura 1 muestra las dos conexiones a Arduino. MM5451 pins 11-18 (Bits 0-7) se conectan a un display de ánodo común de LN516YA (Fig. 2). más
Bit 1 es a. segmento 8 LEDs están conectados a los pines que 3-10 - todos los ánodos van a Vcc de 5V. Tenga en cuenta que resistencias de limitación actuales no se requieren.
Como funciona el programa tenemos un conteo binario sobre los LEDs y 0-9 en la pantalla.
Código de Arduino e información adicional pueden encontrarse en
http://www.bristolwatch.com/ele2/arduino_MM5451.htm
