Arduino con GSM y el Sensor PIR (Inglés/Árabe) (2 / 7 paso)

Paso 2: conexiones

توصيل القطع:

الشكل التالي يوضح لك كيفية توصيل القطع مع الاردوينو. فقط تتبع الاسلاك المرسومة بحذر و تأكد منها افضل الجداول المرفقة

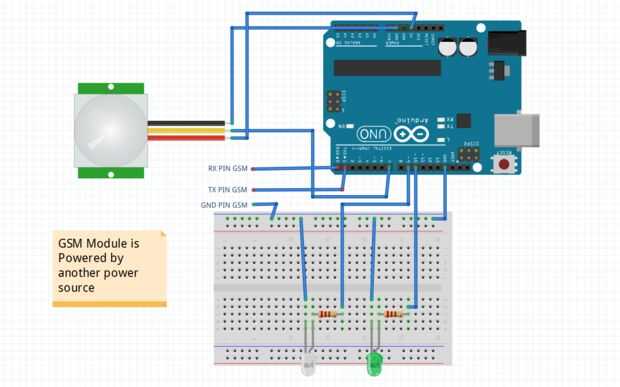

Conexiones:

Siga cuidadosamente las conexiones de la imagen adjunta. Por favor verifique que sus conexiones con la siguiente tabla.

توصيل قطعة شبكة الجوال

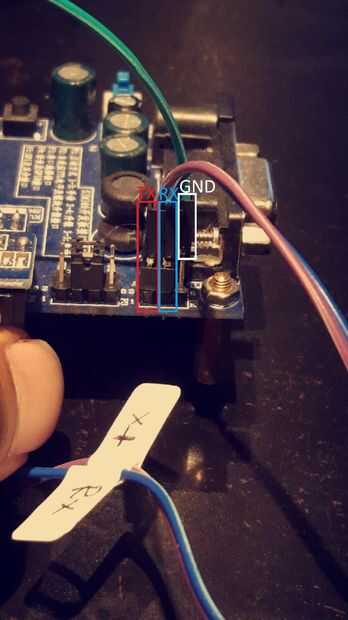

Conexión entre Arduino y módulo GSM:

GSM === Arduino

TX === PIN 3

RX === PIN 2

GND === GND

توصيل حساس الحركة:

Conexiones entre Arduino y Sensor de movimiento:

Sensor de movimiento === Arduino

VCC === 5 V

Datos === PIN 7

GND === GND

توصيل الاردوينو لضوء الليد

منفذ رقم تسعة و عشرة افضل الاردوينو = > الطرف الاول من المقاومة

الطرف الثاني من المقاومة = > الطرف الموجب افضل الليد: هو الطرف الاطول افضل القطعة

الطرف السالب افضل الليد = > منفذ الارض افضل الاردوينو

Conexión entre Arduino y LED

PIN 9/10 en Arduino = > un lado de la resistencia

Otro lado de la resistencia = > lado positivo del LED (pata larga)

Negativa a lado del LED = > GND de Arduino
