Paso 1: Qué señales tengo (o eso creo)
Lo que sé que teóricamente existe alguna señal, y... y trataron de encontrar y decodificar
En la mesa de trabajo
Entrada de 1. máximo X lento mover
2. max X movimiento de parada de
3. min X lento mover
4. min X parada mueva
5. temperatura de peligro motor (este pin tiene lógica de relé y motor de mesa parada para protegerlo de daños temporales.
Significa lógica de relé que no puedo controlar de ninguna manera este subsistema)
Salida
1. el motor mueve al máximo
2. el motor mover a max lento
3. el motor se mueva a min
4. el motor se mueva a min lento
5. sistema de frenos

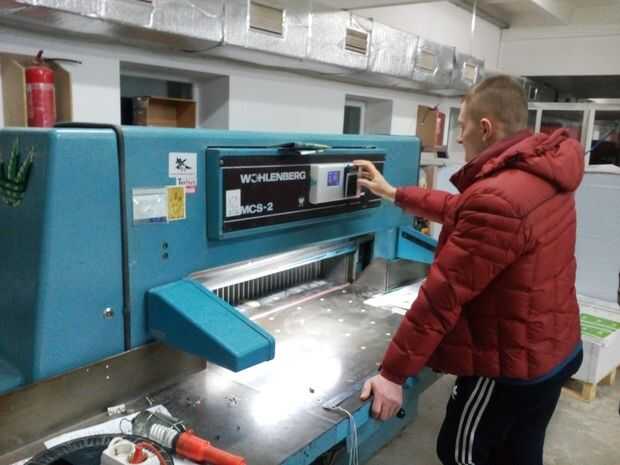

Maquinilla de afeitar
Entrada
1. óptica protección. Trabajar de forma independiente pero recibo señal de él. Este sistema de protección humano. Completamente parada de maquinilla de afeitar de manera mecánica
2,3 líneas que dicen qué posición de la lámina (obra 3 línea en modo binario 000 001 010 011 100 101 110 111)
3. mueva después de cortar listo
Salida
1. botón izquierdo pulsado
2. tecla derecha (ambos botones deben presionarse en razor todo ciclo en movimiento. Mano izquierda y mano derecha del operador están en lugar seguro)
3. avanzada presión (papel fijo y fijo antes de cortar)
Interruptor de operación manual (trabajo con 3 líneas en modo binario)
000 Neutral posición. Apagar todas
Movimiento automático 001. Codificador pc control de movimiento
Manual 010 mover (sólo a mano)
Moverse lenta 011 máx.
Mover 100 máx.
Moverse lenta 101 min
110 hacia min
Otros 1. Más barier luz salida (luz sweetch que wil ayuda operador para cortar a mano único modo)
2. bomba de oxígeno encendido
3. el oxígeno válvula de encendido/apagado

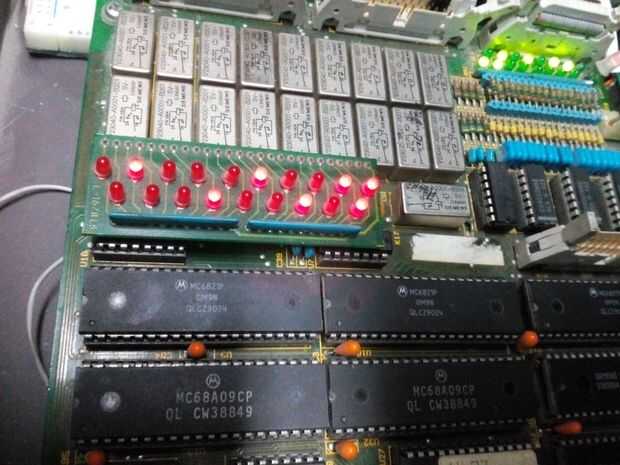

If lo siento olvidé alguna señal... Hice 18 líneas de salida (originalmente era 19) y 17 líneas de entrada + 1 línea
