Paso 4: Acabado y arduino arduino conexión

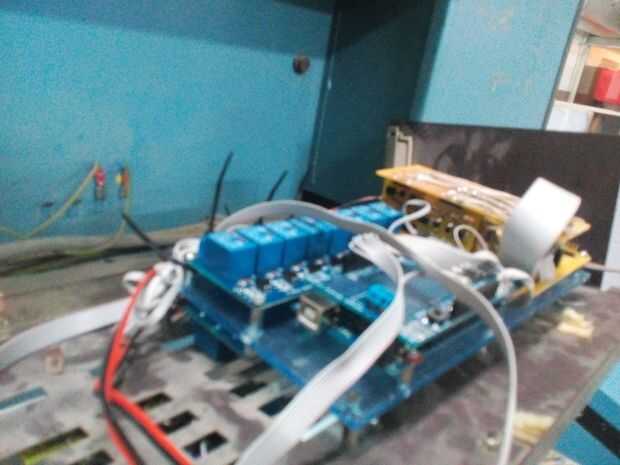

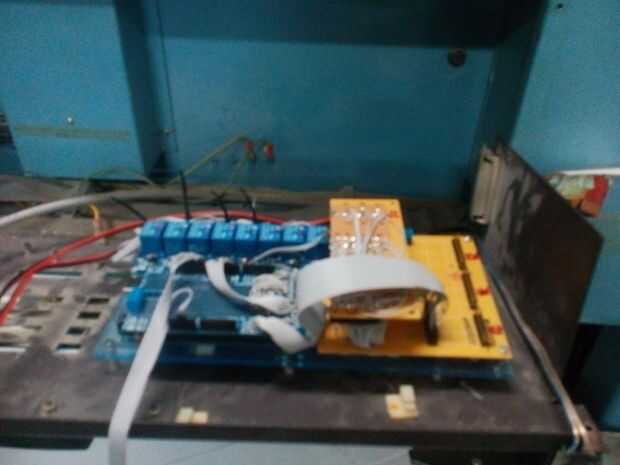

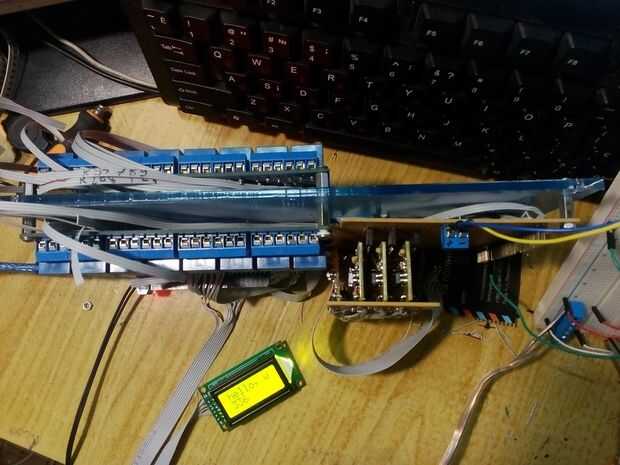

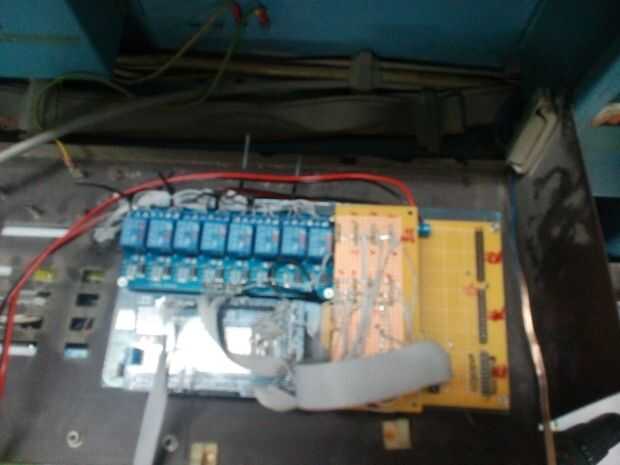

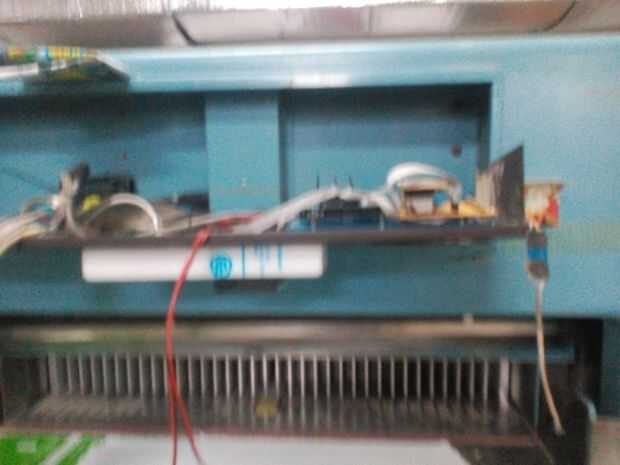

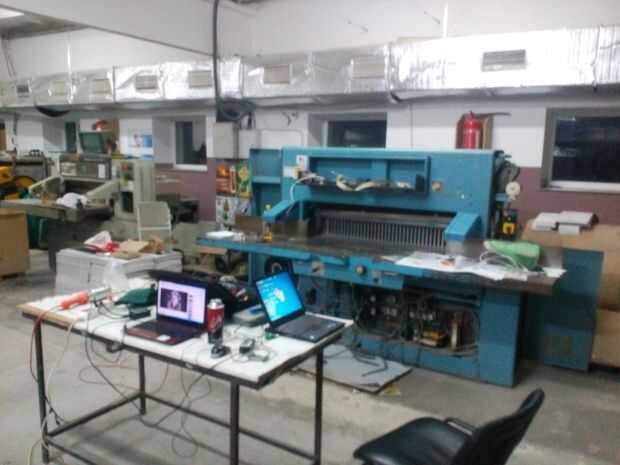

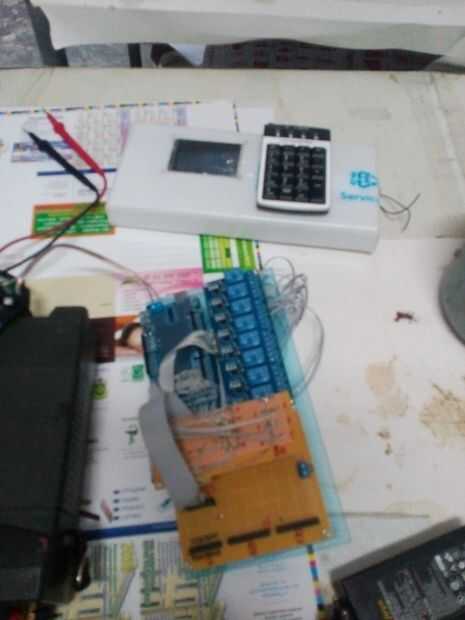

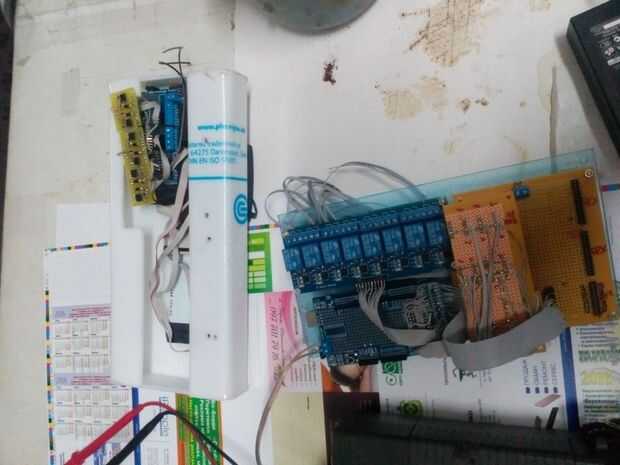

En el principio a esta máquina era controlador de montada de encoder (foto 4)
En la entrada del controlador del codificador
1. codificador ch1 (entrada 5 v vía filtro)
2. codificador ch2 (entrada 5 v vía filtro)
3. codificador 1 imp/rotación (entrada 5 v vía filtro)
4. punto de control (entrada 24V vía filtro)
5. corte terminado (24V entrada vía filtro)
Codificador tiene vires largo, accionado por arduino.
Salida por relé
1. mover a max lento
2. mueva al máximo
3. pasar a min lento
4. pasar a min

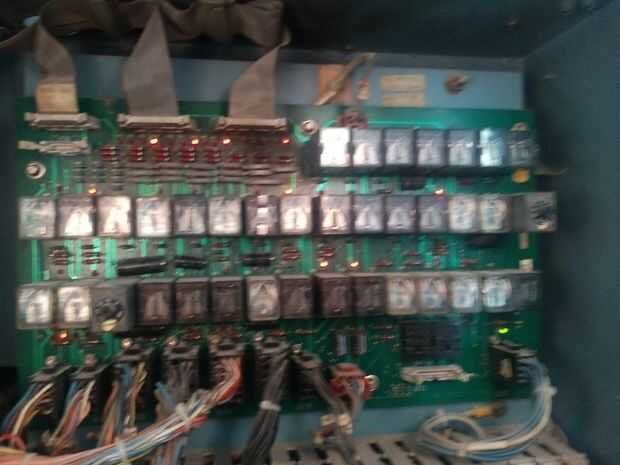

Como controlador principal estaba muerto y fue montado uno nuevo cambiar controlador de codificador
Entrada
4. punto de control (entrada 5V sin filtro) directamente desde la tarjeta controladora. Conexión de Arduino para arduino. Línea de 24 V de la máquina = > filtro controlador = > Arduino controlador = > arduino en controlador de codificador
5. corte había acabado (entrada 5V sin filtro) directamente desde la tarjeta controladora. Conexión de Arduino para arduino. Línea de 24 V de la máquina = > filtro controlador = > Arduino controlador = > arduino en controlador de codificador
Salida
1-2-3-4 relé líneas de Arduino controlador de Codificador directamente al controlador de la máquina de pernos sí sé de ic2, spi. Pero realmente no me gusta cambiar el código del programa que trabajan excelente en otras máquinas sólo para guardar algunos pines no utilizados. Y tengo pins gratis.
Proyecto fue buided en 6 días de que programa es muy simple cuando sabes lo que significan las señales si alguien se necesita este código que yo te fije. 5 días descifra las señales de entrada y comprobar lo que significa.
El siguiente mi instructale describo cómo reparar imprenta...
