Paso 1: Las tripas

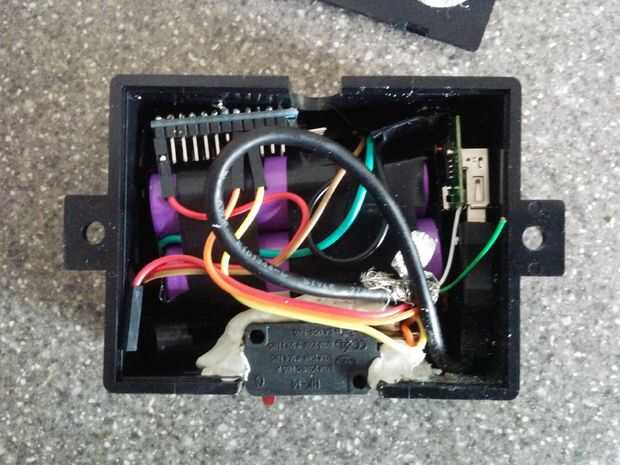

Los componentes principales de este dispositivo son:
- Arduino pro mini (modificado para ahorrar energía)
- Baterías de litio dos 18650 (viejo ordenador portátil de baterías)
- Un circuito de un banco de potencia cheap18650 (se puede comprar por unos pocos dólares de eBay)
- Un zumbador peizo
- Un interruptor de botón momentáneo de una especie (mina vino de una antigua puerta de microondas)
El poder de este proyecto proviene de dos 18650 baterías en paralelo y conectados a una carga y el circuito del convertidor del voltaje hackeado de un banco de energía barata. El circuito de salidas de 5v mediante un puerto USB y acepta 5v para recargar las baterías a través de un micro conector USB. Por el momento no tengo idea cuánto poder atrae a este dispositivo!
El interruptor momentáneo se sienta contra el borde de la puerta del congelador, cerca de la bisagra. El interruptor tiene un recorrido de aproximadamente 5mm, lo que significa que la puerta tiene que ser aproximadamente 10mm antes de que el interruptor se abre.
Un molesto tono peizo se apaga y luego se activa la alarma, es lo suficientemente alta para escuchar desde otra habitación de la casa.
Una cosa creo que agregaré es un LED externo que parpadea muy brevemente de vez en cuando así que usted puede decir si la batería es todavía buena (o una alerta de baja potencia más sofisticada).
