Arduino consola Dot Matrix (3 / 7 paso)

Paso 3: Diseño de PCB

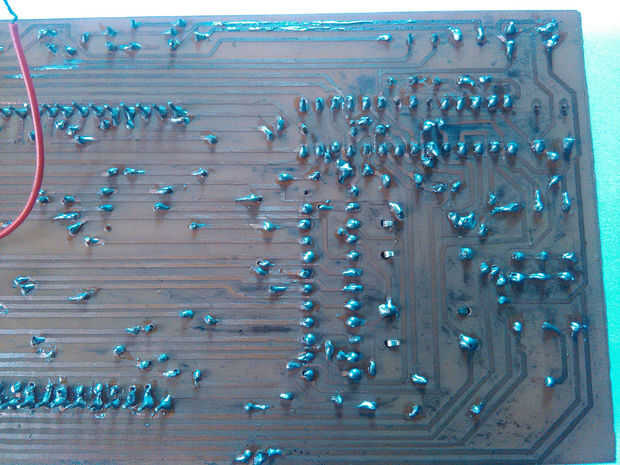

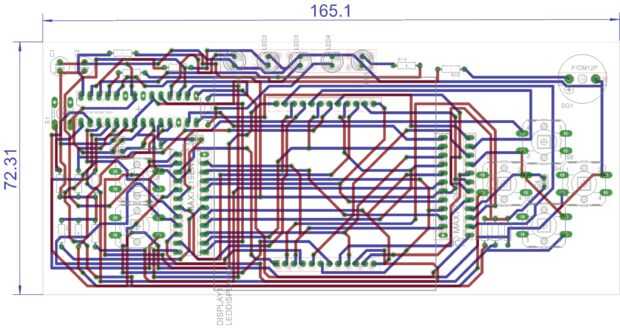

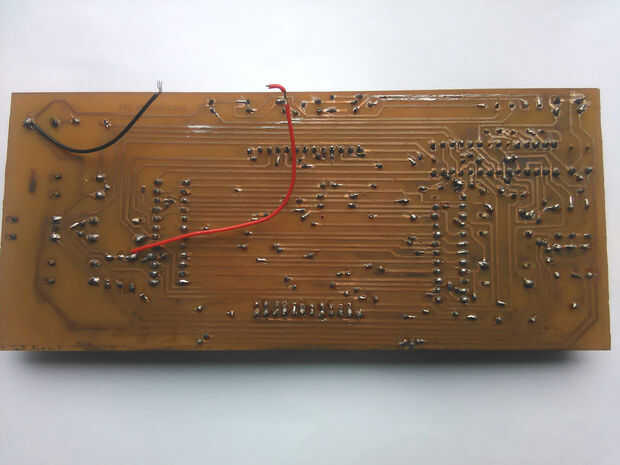

PCB está diseñado con águila y diseño está conectada. Usted puede diseñar su propio PCB o puede lo diseñó. Diseñé para hacer mi PCB usando el método de transferencia de toner y para eso utilicé 24mil tamaño del rastro. Para la capa superior utilicé los cables del puente porque hacer dos cara usando el método de transferencia de toner no es tan fácil, pero usted puede probarlo usted mismo. Traté de mantener el tamaño cómodo para mí, pero cada uno tiene su propia elección.
