Arduino - control de puntos de la participación (1 / 3 paso)

Paso 1: Control participación DCC - 16 puntos (x Arduino con 2 módulos)

La estación de comando DCC tiene una instalación de control de concurrencia para desvíos hasta 16.

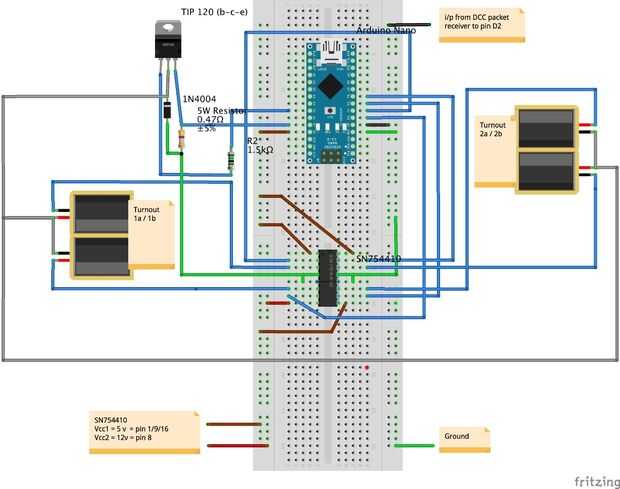

El circuito básico de Arduino para manejar 2 desvíos se muestra en el diagrama de Fritzing anterior.

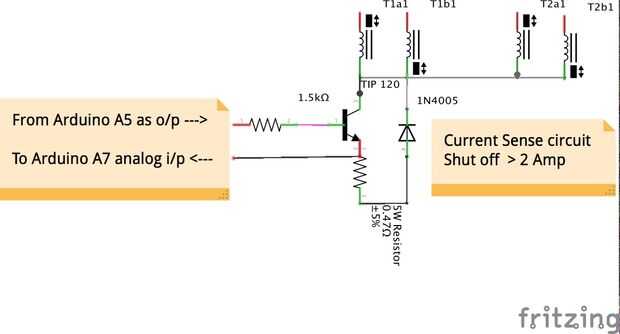

Un circuito 'paquete receptor' es necesario para aportar a la Arduino - ver diagrama separado.
