Arduino: Control de servos con botones (5 / 10 paso)

Paso 5: Visuino de inicio, añadir generadores de reloj y prepararlos para activar los botones

Para empezar a programar el Arduino, necesita tener el IDE de Arduino instalado desde aquí: http://www.arduino.cc/ .

Tenga en cuenta que hay algunos errores críticos en el IDE de Arduino 1.6.6. Asegúrese de que usted instale 1.6.5 o uno de la 1.6.7 nocturno construye, de lo contrario este Instructable no funcionará!

Visuino: https://www.visuino.com también debe estar instalado.

  1. Inicio Visuino

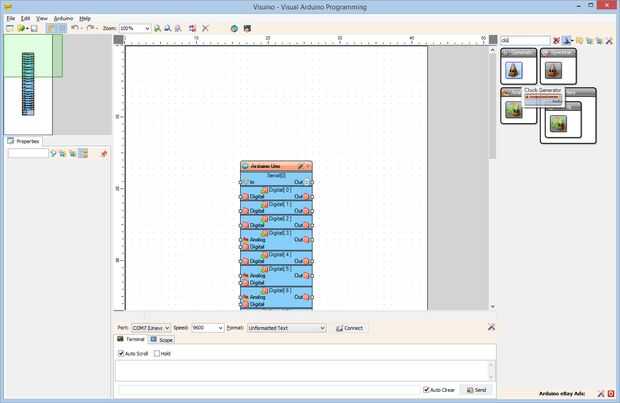

  2. Tipo "clo" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Generador de reloj" (foto 1) y caer dos de ellas en el área de diseño

Para activar o desactivar los generadores debemos añadir pins a la propiedad Enabled de los componentes:

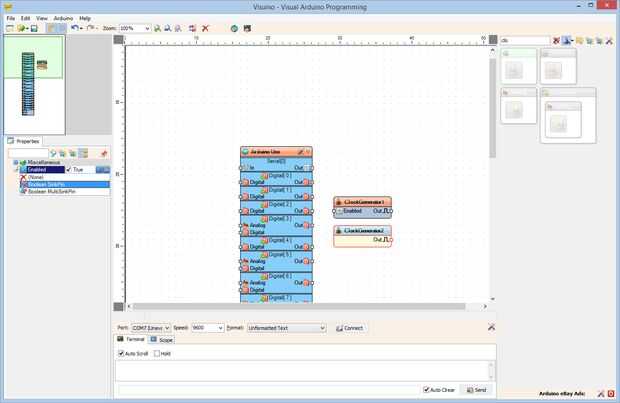

  1. Seleccione ClockGenerator1 en el área de diseño. En el Inspector de objetos haga clic en el botón de Pin en la parte delantera de la propiedad Enabled y seleccione "Boolean SinkPin" (foto 2)

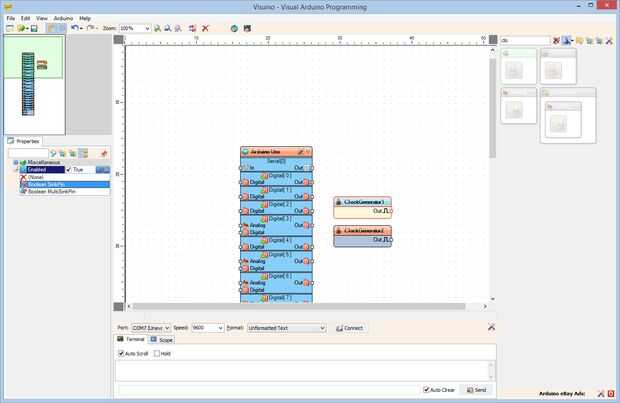

  2. Seleccione ClockGenerator2 en el área de diseño. En el Inspector de objetos haga clic en el botón de Pin en la parte delantera de la propiedad Enabled y seleccione "Boolean SinkPin" (imagen 3)
